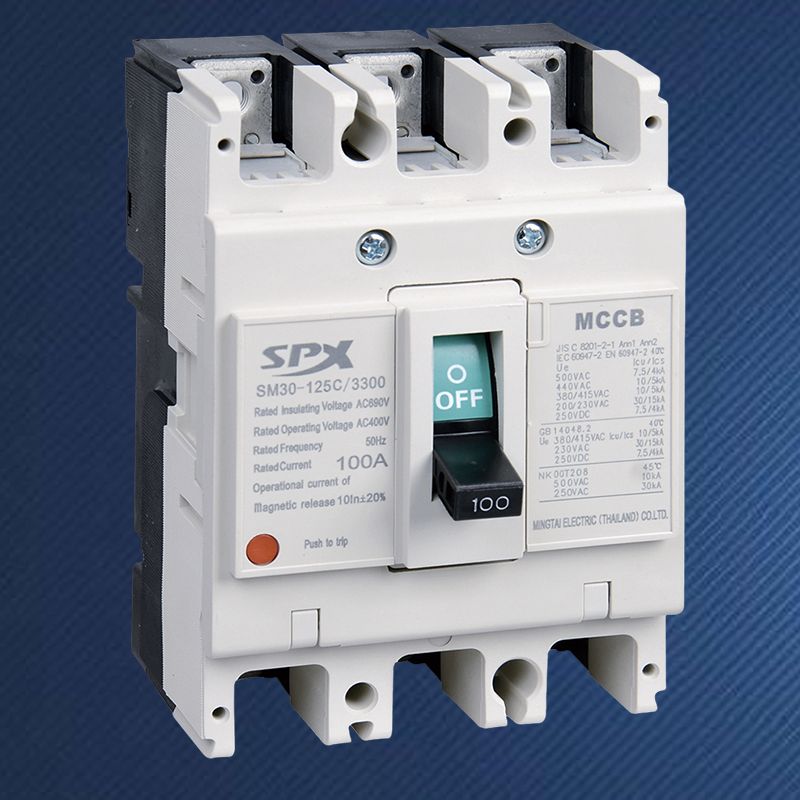

Низковольтный автоматический выключатель в литом корпусеявляется очень важным защитным устройством в современной системе распределения электроэнергии. Он объединяет функцию ручного управления и функцию автоматической защиты, что не только обеспечивает гибкость работы, но и обеспечивает безопасность электричества. Его принцип работы в основном основан на мониторинге электрических параметров цепи в реальном времени и быстром отключении цепи при аномальных условиях, таких как перегрузка, короткое замыкание, пониженное напряжение и т. д.кур.
Контактная система:отвечает за проведение тока в нормальных условиях и быстрое размыкание цепи при отключении.
Система дугогасления:используется для гашения дуги, возникающей во время анализа, и предотвращения повреждения оборудования.
Рабочий механизм:ручное или электрическое закрытие и открытие, обычно механизм свободного срабатывания.
Выпускать:используются для обнаружения неисправностей и запуска отключения. Распространенные типы включают термомагнитные (биметаллические для защиты от перегрузки, электромагнитная катушка для защиты от короткого замыкания) или электронные (посредством выборки трансформатора, микропроцессорное управление).
Корпус:обеспечивает изоляцию, защиту и структурную поддержку, обычно изготавливается из материалов с высокой диэлектрической прочностью.
Нормальная работа:в условиях безопасной нагрузки главный контакт остается замкнутым, ток продолжает протекать нормально, а механизм свободного отключения находится в заблокированном положении.
Защита от перегрузки:при возникновении перегрузки цепи, продолжающейся определенное время, биметалл в терморасцепителе нагревается и изгибается, приводя в действие механизм расцепителя, причем время его действия обратно пропорционально току перегрузки.
Защита от короткого замыкания:При возникновении короткого замыкания ток резко возрастает (обычно в 10–12 раз превышает номинальный ток), и электромагнитная катушка магнитного расцепителя генерирует достаточную магнитную силу, чтобы мгновенно притянуть якорь, а безударный механизм расцепления реализует быстрое размыкание в миллисекундах.
Дополнительная защита от пониженного напряжения:катушка расцепителя минимального напряжения подключается параллельно со стороны источника питания. Когда напряжение в сети становится ниже заданного значения, его якорь освобождается и приводит механизм в действие.
Процесс гашения дуги:контактный анализ мгновенно создает дугу, сетка гашения дуги будет разделена, охлаждена и удлиннена, ускоряет рекомбинацию ионов, так что дуга быстро гаснет и восстанавливает прочность изоляции.
Современные автоматические выключателиШироко используется электронный выпуск, посредством мониторинга трансформатора тока в реальном времени каждой фазы тока и сравнения заданных значений. Как только неисправность обнаружена, микропроцессор посылает сигнал на управление электронным расцепителем, который приводит в действие рабочий механизм. Этот метод имеет более высокую точность, более богатые функции и позволяет осуществлять связь и дистанционное управление.
Установите защиту от перегрузки, короткого замыкания, пониженного напряжения и другую защиту в одном устройстве.
Высокая разрушающая способность, регулируемая величина действия, хорошая селективность.
Безопасное и удобное управление, поддержка частого ручного и дистанционного автоматического управления.
Компактная конструкция, простота установки и обслуживания.
