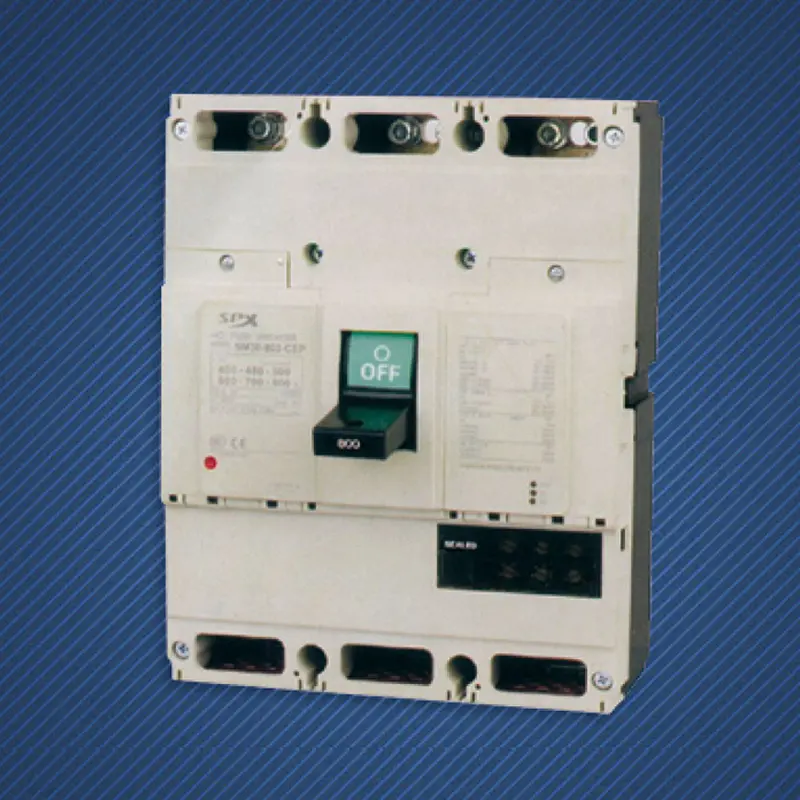

Автоматический выключатель в литом корпусе 3P 630A

Автоматический выключатель в литом корпусе 3P 630A компании SPX, изготовленный по индивидуальному заказу, расположен в самом сердце центров обработки данных, предприятий тяжелой промышленности и крупных коммерческих комплексов, где система распределения электроэнергии должна выдерживать и безопасно распределять силовые нагрузки до нескольких сотен киловатт. Он имеет прочную конструкцию и служит не только автоматическим выключателем, но и комплексным терминалом управления питанием, который объединяет сверхвысокоточные коммутационные алгоритмы, интеллектуальные алгоритмы защиты, панорамное восприятие состояния и сетевое управление. Он знаменует собой новый уровень защитных возможностей и интеллекта в области автоматических выключателей в литом корпусе и является стратегическим выбором для решения самых сложных и сложных задач распределения.

Особенность

Номинальный ток 630 А позволяет безопасно выдерживать непрерывную нагрузку около 350 кВт (трехфазное напряжение 400 В), удовлетворяя основные потребности в электропитании подавляющего большинства крупных отраслей промышленности и инфраструктуры.
Имеющийся на складе автоматический выключатель в литом корпусе 3P 630A имеет максимальную отключающую способность при коротком замыкании 100 кА и выше и может противостоять и безопасно устранять максимальное короткое замыкание, которое может возникнуть рядом с трансформатором. Это краеугольный камень обеспечения стабильности всей архитектуры низковольтной распределительной системы.
Усиленная контактная система и конструкция камеры гашения дуги способны выдерживать огромную силу электрического удара и тепловую энергию, генерируемую током короткого замыкания, гарантируя, что корпус оборудования не поврежден после отключения и может продолжать использоваться.
Благодаря усовершенствованным цифровым расцепителям пользователи могут точно устанавливать параметры тока и времени для защиты с большой задержкой, короткой задержки, мгновенной защиты и защиты от замыканий на землю, достигая полной избирательной координации с оборудованием защиты верхнего и нижнего уровня и полностью исключая отключение по превышению уровня.
В дополнение к базовой защите автоматический выключатель в литом корпусе 3P 630A обеспечивает множество защит, таких как контроль нагрузки, тепловая память, дисбаланс фаз, пониженное/повышенное напряжение и т. д. Оснащенный функцией предупреждения, он может подавать сигнал тревоги до возникновения неисправностей и записывать подробные формы сигналов и данных неисправностей, обеспечивая профилактическое обслуживание.

Приложение

Главные входящие линии низкого напряжения или важные распределительные щиты для центров обработки данных, крупных больниц, международных аэропортов и железнодорожного транспорта.
Вводной выключатель главного распределительного шкафа цеха на сталелитейных, химических и автомобильных заводах оснащен автоматическим выключателем в литом корпусе 3P 630A для защиты крупных производственных линий.
Главные выключатели низкого напряжения для трансформаторов в высотных зданиях, крупных торговых центрах, а также конференц- и выставочных центрах.
Автоматические выключатели для суммирования переменного тока или точки подключения к сети для крупных фотоэлектрических электростанций и электростанций по накоплению энергии.
Автоматический выключатель в литом корпусе 3P 630A обеспечивает прямую защиту и интеллектуальное управление большими холодильными машинами, горными подъемниками и гигантскими компрессорами.

Параметр автоматического выключателя MCCB в литом корпусе серии SPX SM30-800

Рамка(А)				СМ30-800-КЭП	СМ30-800-СЭП	СМ30-800-HEP	СМ30-800-РЭП	Рабочие характеристики
Номинальный ток In(А)				400~800 регулируемый
Количество полюсов				3
Номинальное напряжение изоляции U1(В)			переменного тока	600	690	690	690
Номинальная отключающая способность (КА)	МЭК 60947-2 (lcu/lcs)	переменного тока	690В	-	10/10	15/15	20/15
			500В	18/9	30/30	50/50	70/35
			440В	36/18	42/42	65/65	125/63
			400В	36/18	45/45	70/70	125/63
			230В	50/25	85/85	100/100	150/75
		округ Колумбия	250В	-	-	-	-

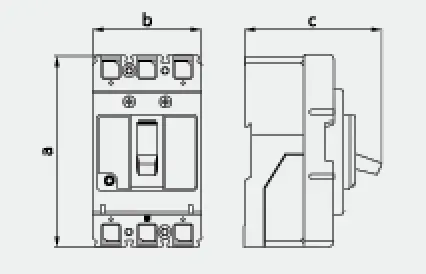

Изображение профиля
			a	275
			b	210
			c	150

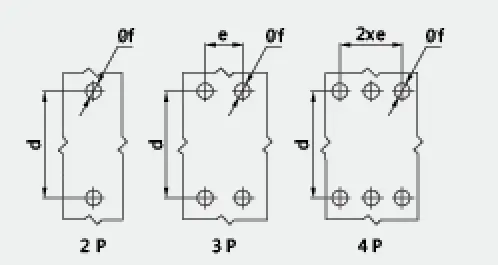

Монтажное изображение
			d	243
			e	70
			f	8
Срок службы машины				4000
Электрическая жизнь				1500
Устройство электроуправления (УУ)				●
Внешняя поворотная ручка				●
Автоматическое отключающее устройство				Термомагнитный
