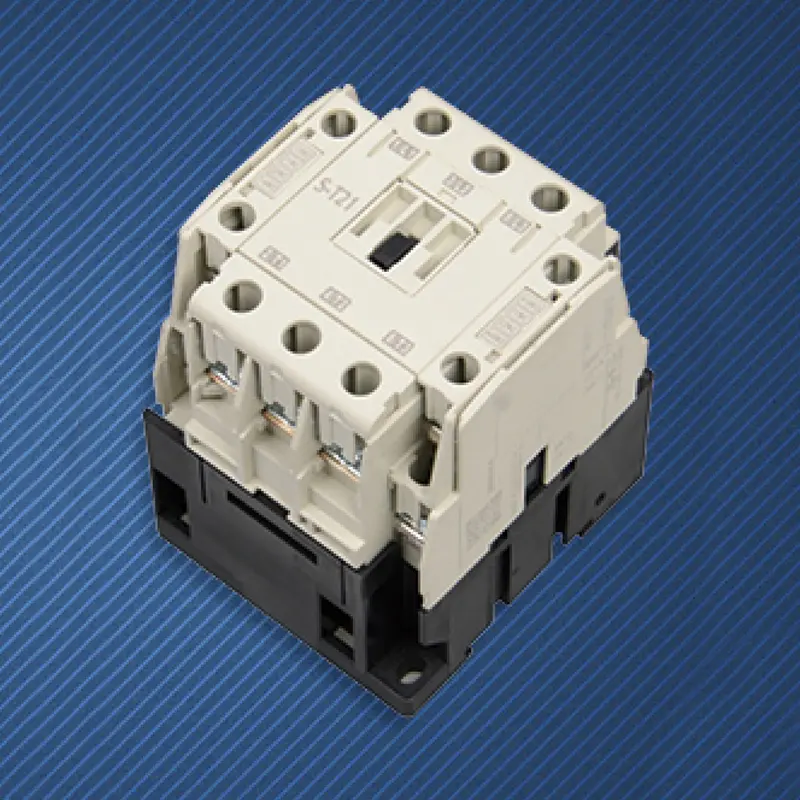

Электрический контактор переменного тока, 21 А

В обширной области промышленности, которая требует передовой автоматизации и электрического управления, уровень тока 21 А представляет собой широко используемую точку пересечения - он достаточно мощный, чтобы управлять основным производственным оборудованием малого и среднего размера; Он достаточно стандартизирован, чтобы стать одним из наиболее часто используемых компонентов в электротехнике. Как профессиональный производитель контакторов переменного тока в Китае, наш прочный электрический контактор переменного тока на 21 А компании SPX является «универсальным краеугольным камнем» этой линейки. Он не преследует экстремальных параметров производительности, но предоставляет инженерам и системным интеграторам «безошибочный» стандартный выбор, основанный на классическом дизайне, надежной работе, широкой доступности и превосходной экономической эффективности. Будь то стандартизированное проектирование в новых проектах или замена запасных частей при техническом обслуживании, он может легко интегрироваться и играть роль сильного исполнителя в контуре управления.

Функции:

При номинальном токе 21 А он точно соответствует трехфазному асинхронному двигателю мощностью около 11 кВт при напряжении 380 В или нагрузке около 4,6 кВт при однофазном напряжении 220 В, идеально удовлетворяя потребности в токе подавляющего большинства малых и средних вентиляторов, водяных насосов, компрессоров, конвейеров и отопительных цепей.
Надежный электрический срок службы: главный контакт изготовлен из сплава на основе серебра и оптимизирован для гашения дуги. В стандартной категории использования AC-3 (пуск-остановка двигателя) он может обеспечить надежные электрические операции в течение десятков тысяч или даже более 100 000 раз, отвечая требованиям частого пуска-останова в промышленных условиях.
Конструкция катушки обладает хорошей устойчивостью к колебаниям напряжения, а общая конструкция нечувствительна к пыли, влаге и некоторым изменениям температуры. Он может стабильно работать в обычных промышленных условиях с низкими требованиями к техническому обслуживанию.
Высококачественный электрический контактор переменного тока на 21 А обычно устанавливается на стандартную DIN-рейку шириной 35 мм и может быть аккуратно смонтирован с другими автоматическими выключателями, реле и другими компонентами. Обеспечьте винтовые обжимные клеммы для стабильного и надежного соединения.
Большинство моделей поддерживают удобную установку модулей вспомогательных контактов сверху или сбоку для расширения сигналов управления (таких как самоблокировка, блокировка и обратная связь по состоянию), удовлетворяя сложные требования логического управления без необходимости замены главного контактора.

Приложение

Основное управление включением/выключением питания трехфазных вентиляторов мощностью 7,5–11 кВт, водяных насосов, воздушных компрессоров и небольших станков.
Исполнительный блок «старт-стоп» для фанкойлов среднего размера, агрегатов подачи свежего воздуха и насосов циркуляционной воды.
Специальный электрический контактор переменного тока на 21 А используется для управления двигателем легких и средних конвейерных лент и лифтов.
В качестве дистанционного выключателя для управления группой освещения и электронагревательным оборудованием (например, небольшими котлами).
Электрический контактор переменного тока на 21 А служит стандартным приводом для выходных клемм ПЛК или реле, управляя питанием одной рабочей станции.

Параметры магнитного контактора SPX переменного тока

Рамка(А)			СС-Т21
кВт/л.с.(AC-3) Восстановленная мощность (AC-3) IEC60947-4		220В	4
		380В	7.5
Удержанный ток (AC-3) GB14048.4		220В	20
		380В	20
Сохраненный ток нагрева (А)			32
Сохраненное изолированное напряжение (В)			660
Вспомогательный контакт AC-15	Контакт	Стандартный	2НО+2НЗ
	Сохраненный ток (А)	220В	1.6
		380В	0.95
Электрическая жизнь			100
Механическая жизнь			500

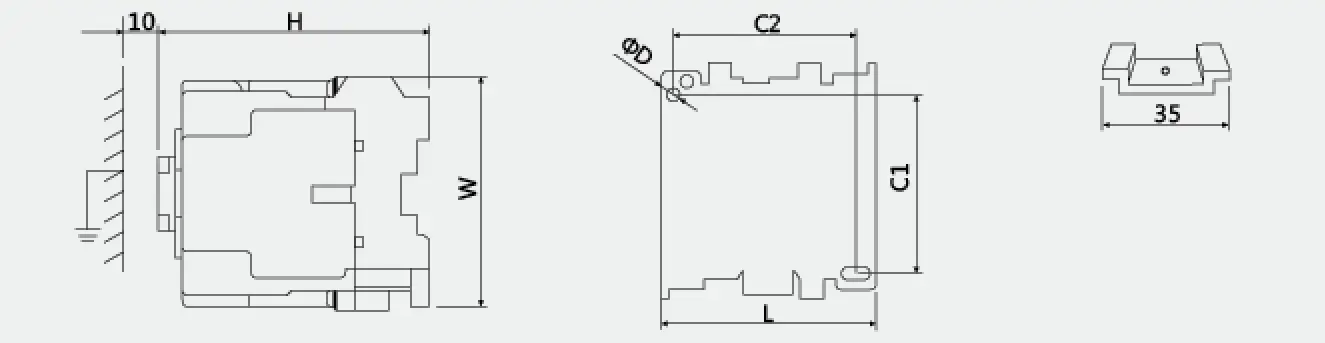

Габаритные и установочные размеры
			Тип	L	W	H	С1	С2	ΦD
			СС-Т21	63	81	81	58	54	4.5
