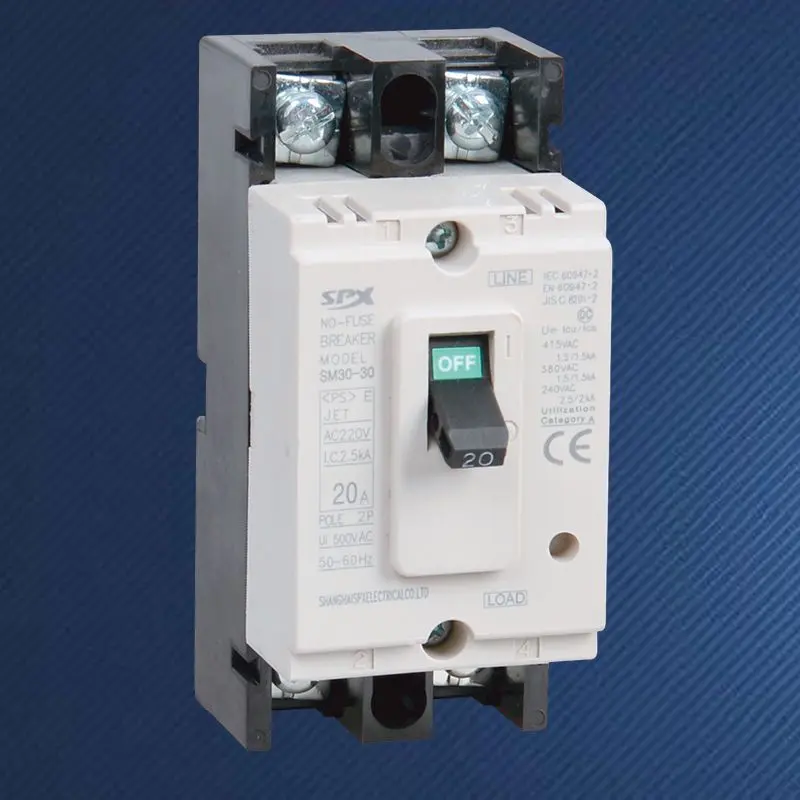

Автоматический выключатель в литом корпусе 2P 30A

В современных электрических системах безопасность является краеугольным камнем, который не может быть поставлен под угрозу. Надежный автоматический выключатель в литом корпусе SPX 2P 30A является бесшумным и надежным «защитником». Он одновременно контролирует фазовый и нейтральный провода (или два фазных провода) цепи. При возникновении аномального тока он может действовать точно в течение миллисекунд и автоматически отключать неисправную цепь. Он объединяет функцию защиты традиционных предохранителей с удобством работы переключателя, предоставляя вам более безопасный, интеллектуальный и многоразовый инструмент защиты линии.

Преимущество

Встроенная биметаллическая полоса высококачественного 2P 30A автоматического выключателя в литом корпусе обеспечивает защиту от перегрузки с обратнозависимой выдержкой времени. Когда ток незначительно превышает номинальное значение в течение длительного времени, например, при перегрузке линии, это приведет к задержке отключения; Электромагнитные катушки обеспечивают мгновенную защиту от короткого замыкания и могут мгновенно сработать в течение одного процента секунды при возникновении внезапных и чрезвычайно больших токов короткого замыкания с чрезвычайно быстрой реакцией.

Положения «ВКЛ» и «ВЫКЛ» четко обозначены, а работа ручки плавная. После возникновения неисправности рукоятка будет находиться в среднем положении, обеспечивая интуитивно понятную индикацию неисправности для быстрого устранения неисправности.
Стабильная проводка и установка: использование винтовых клемм обеспечивает сильноточное соединение прочное и надежное; Стандартизированная модульная конструкция обеспечивает простую установку на универсальные направляющие шириной 35 мм и аккуратное расположение с другими электрическими компонентами.
Двухполюсная конструкция обеспечивает полную защиту от отключения, хотя ее ширина лишь примерно в два раза превышает ширину стандартного однополюсного автоматического выключателя. Автоматический выключатель в литом корпусе 2P 30A, сертифицированный CE, является вариантом для небольших распределительных коробок и групповых цепей.
защита.
По сравнению с предохранителями, которые необходимо заменять, автоматические выключатели в литом корпусе 2P 30A можно сбрасывать вручную и повторно использовать после устранения неполадок, что снижает затраты на долгосрочное использование и упрощает обслуживание.

Автоматический выключатель MCCB в литом корпусе серии SPX SM30-30. Параметр

Рамка(А)		SM30-30(NF-CW)				Рабочие характеристики
Номинальный ток, А		(2), 3, (3,2), 5, 10, 15, 20, 30
Номинальное напряжение (В)		400 В переменного тока
Номинальное напряжение изоляции (В)		500 В переменного тока
Количество полюсов		2		3
Ограниченная отключающая способность		C	S	C	S
Размыкающая способность при коротком замыкании (кА) AC400В		1.5	1.5	1.5	1.5
Работа при коротком замыкании (кА) AC400В		1	1	1	1
Изображение профиля
	a	96		96
	b	45		67
	c	64		64
Монтажное изображение
	d	84.5		84.5
	e	/		24
	f	5		5
Срок службы машины		7000
Электрическая жизнь		4000
Устройство электроуправления (УУ)
Внешняя поворотная ручка
Автоматическое отключающее устройство		Термомагнитный

Вид спереди
