Контактор переменного тока для кондиционера

Усовершенствованный контактор переменного тока для кондиционера, разработанный заводом SPX Electric, представляет собой электромагнитное переключающее устройство, оптимизированное и разработанное для управления основными нагрузками, такими как компрессоры и вентиляторы. Основное внимание уделяется соблюдению особых условий работы, связанных с частым запуском и остановкой, высоким пусковым импульсным током и длительной непрерывной работой систем кондиционирования воздуха. Его конструкция и выбор напрямую связаны с эффективностью работы, уровнем энергопотребления и общей системой оборудования для кондиционирования воздуха и являются основными компонентами, обеспечивающими стабильную работу холодильных/тепловых циклов.

Отправить запрос

Описание продукта

За каждой командой регулирования температуры высококачественный контактор переменного тока SPX Electric для кондиционера отвечает важнейшая задача — подключение к мощному источнику питания. Специальный контактор для системы кондиционирования воздуха — это не простое применение универсальных компонентов, а профессиональный компонент, глубоко оптимизированный для нагрузочных характеристик компрессоров и двигателей вентиляторов, гарантирующий, что система кондиционирования воздуха сможет выдержать десятки тысяч пусковых толчков и обеспечить бесперебойную стабильную работу в течение срока службы в несколько лет или даже более десяти лет.

Особенность:

В момент запуска компрессора ток может достигать в 5-7 раз номинального значения. Контактор переменного тока для кондиционера использует специально разработанные контакты из серебряного сплава и усиленную электромагнитную систему, которая может выдерживать частые скачки тока, обладает защитой от сварки и низким сопротивлением, избегая неисправностей, вызванных прилипанием или ненормальным нагревом.
Оптимизируйте строгую рабочую систему (категория AC-3 или AC-3a) для высокочастотного пуска и остановки кондиционирования воздуха (например, в местах с высокими требованиями к точности контроля температуры), и в течение контрактного срока службы электрический срок службы намного превышает срок службы общего применения, сокращая время простоя системы, вызванное отказом контактора.
Оптимизированная конструкция змеевика обеспечивает чрезвычайно низкое энергопотребление после всасывания, что не только экономит энергию, но и значительно снижает повышение температуры змеевика, повышает долгосрочную стабильность работы и отвечает общим требованиям энергосбережения высокоэффективных систем кондиционирования воздуха.
Контактор переменного тока для кондиционера оснащен высококачественными короткозамыкающими кольцами и буферными конструкциями, которые эффективно подавляют собственный «жужжащий» звук электромагнитной системы переменного тока, предотвращая передачу шума через стены или трубы и влияя на тишину в помещении.
Оптимизируйте внешний вид блока управления кондиционером, чтобы облегчить его размещение на ограниченных печатных платах или монтажных основаниях, принимая во внимание его компактное пространство.
Контактор переменного тока для кондиционера оснащен высокоэффективным дугогасительным кожухом, который эффективно гасит дугу, возникающую при прерывании тока; Изолированный корпус обладает хорошими огнезащитными свойствами и свойствами защиты от утечки, а также пригоден для конденсации и водяного пара, которые могут существовать внутри кондиционера.
Обычно фиксируются винтами или устанавливаются на направляющие, с просторными клеммами для проводки; Некоторые модели оснащены окнами с индикаторами механического действия, позволяющими персоналу, устанавливающему или обслуживающему персонал, быстро проверять их рабочее состояние.

Особенность

Строго калибруйте в соответствии с номинальным током и пусковыми характеристиками компрессора (однофазного/трехфазного) и двигателя вентилятора, обеспечивайте точные характеристики тока (например, 20 А, 30 А, 40 А и т. д.) и избегайте преждевременных сбоев, вызванных «виртуальной калибровкой мощности» или неправильным выбором.

Змеевик и металлические компоненты прошли специальную обработку для предотвращения ржавчины и коррозии, которая позволяет выдерживать суровые условия, такие как высокая температура, высокая влажность, соляные брызги (в прибрежных районах) и резкие перепады температур, с которыми могут столкнуться наружные блоки, обеспечивая бесперебойную работу внутренних механизмов.

Приложение

Управляйте питанием компрессора и наружного вентилятора кондиционера с регулируемой или постоянной скоростью.
Контактор переменного тока для кондиционера служит приводом для каждого модуля сжатия наружного блока.
Управляйте основными нагрузками, такими как компрессор и четырехходовой реверсивный клапан в контуре охлаждения.

Основные этапы выбора:

1. Определите тип нагрузки и ток: проверьте номинальный ток (RLA) или максимальный рабочий ток (MCA) на паспортной табличке компрессора и используйте его в качестве основной основы для выбора номинального тока контактора, оставляя запас безопасности примерно в 1,2–1,5 раза.

2. Подтвердите количество полюсов и напряжение: 2-полюсные контакторы используются для однофазных компрессоров, а 3-полюсные контакторы используются для трехфазных компрессоров; Уровень напряжения главного контакта должен быть ≥ напряжения питания кондиционера (например, 220 В переменного тока или 380 В переменного тока).
3. Согласование напряжения катушки управления: выберите в зависимости от напряжения управляющего сигнала, подаваемого материнской платой управления кондиционером (обычно 24 В переменного тока или 220 В переменного тока).

Некачественный или неправильно подобранный контактор может привести к нестабильному питанию компрессора, залипанию контактов (компрессор не останавливается) или перегоранию (невозможности запуска), что приводит к высоким затратам на техническое обслуживание и отключению системы. Выбор электрического контактора переменного тока SPX для кондиционера для устранения таких рисков от источника является фундаментальной инвестицией в оборудование, обеспечивающей долгосрочную безаварийную работу систем кондиционирования воздуха и достижение их расчетного срока службы.

Параметры модульного контактора переменного тока для бытовых нужд SPX

Рамка(А)			S-C10			S-C12		S-C20		S-C21
			(С-Н10)	(С-Н11)		（S-N12)		(С-Н12)		(С-Н20)		(С-Н21)
КВт/л.с.(AC-3) Сетевая мощность (AC-3) EC60947-4		220В	2,5/3,5	3,5/4,5		3,5/4,5		4/5,5		5,5/7,5		5,5/7,5
		380В	4/5,5	5.57.5		5,5/7,5		7,5/10		15.11.		15.11.
Удержанный ток (AC-3) ГБ14048.4		220В	11	13		13		16		22		22
		380В	9	12		12		16		22		22
Скрытый ток нагрева (А)			20					25		32
Сохраненное изолированное напряжение (В)			660
Вспомогательный контакт АС-15	Контакт	Стандартный	1НО			1НО+1НЗ		-		1НО+1НЗ		2НО+2НЗ
	Отведенный ток (А)	220В	1.6
		380В	0.95
Электрическая жизнь			100
Механическая жизнь			1000							500
Габаритные и установочные размеры



			Тип		L		W	H	С1		С2		D
			С-Н10		43		78	78	50		35		4.5
			С-Н12		53		78	78	50		40		4.5
			С-Н18		43		79	81	60		30		4.5
			С-Н21		63		81	81	60		54		4.5

Рамка(А)			С-К25(С-Н25)	С-К85(С-Н35)		С-К50(С-Н50)	С-К65(С-Н65)		С-К80(С-Н80)		С-К95(С-Н95)
КВИХП(АС-3) Сетевая мощность (AC-3) EC60947-4		220В	7,5/10	15.11.		15/20	18,5/25		22/30		30/40
		380В	15/20	18,5/25		22/30	30/40		45/60		55/75
Удержанный ток (AC-3) ГБ14048.4		220В	30	42		54	68		85		104
		380В	34	44		51	66		85		105
Сохраненный ток нагрева (А)			50	60		80	100		120		135
Сохраненное изолированное напряжение (В)			660
Вспомогательный контакт АС-15	Контакт	Стандартный	2НО+2НЗ
	Удержанный ток (А)	220В	1.6
		380В	0.95
Электрическая жизнь			80			60
Механическая жизнь			500			300
Габаритные и установочные размеры
			Тип		L	W	H	С1		С2		φD
			С-Н25/35		75	89	91	58		54		4.5
			С-Н50/65		88	106	106	75		70		5
			С-Н80/95		100	124	130	110		80		6

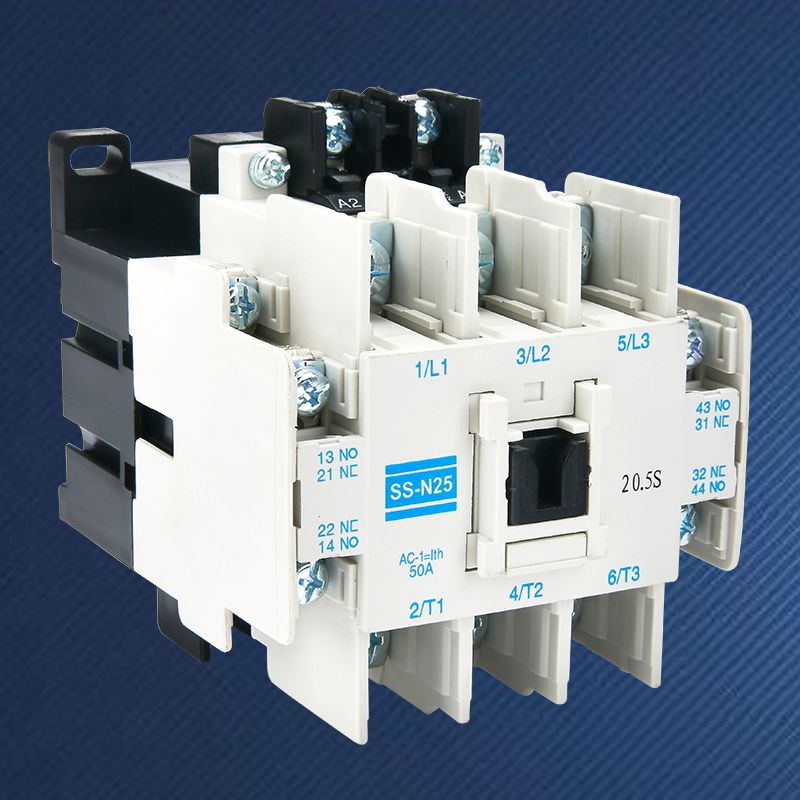

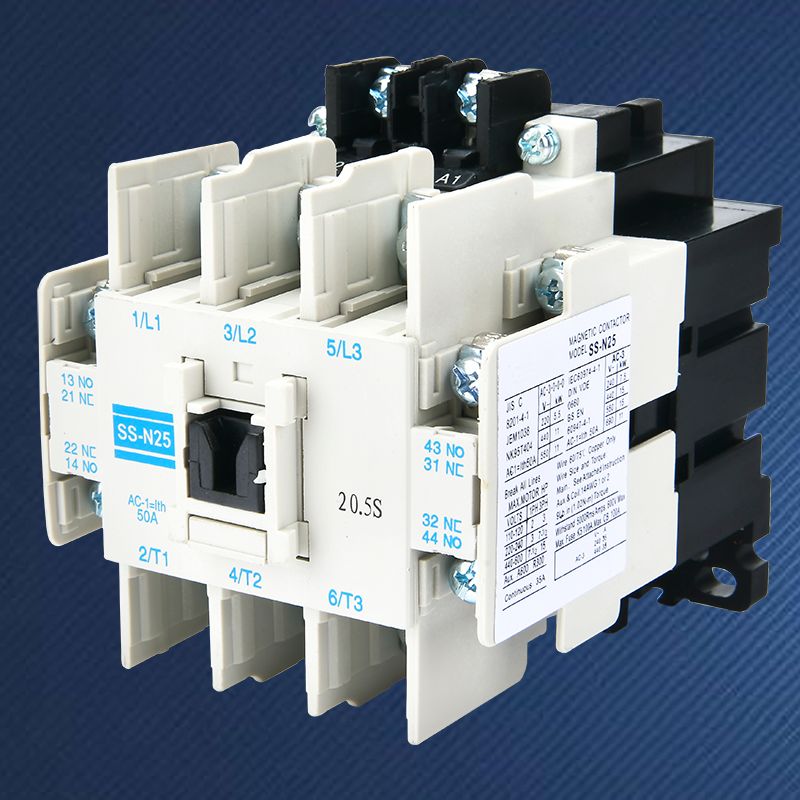

SPX Модульный контактор переменного тока для дома S-N25 Подробности

*Разные точки зрения

*Персональный дизайн наклейки

*Продукты одной серии
