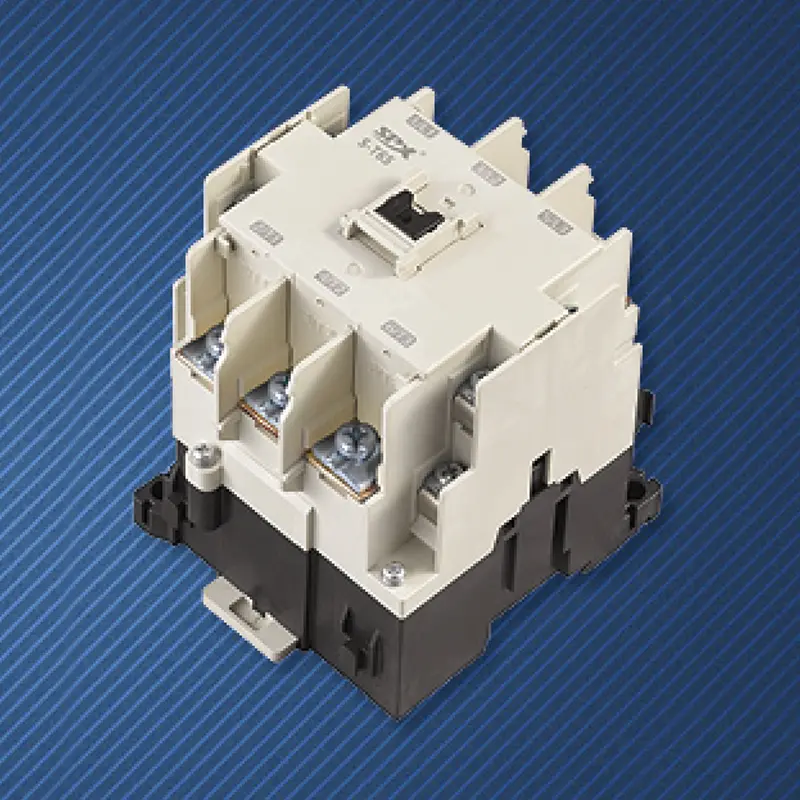

Контактор 65А для блока переменного тока несущей конструкции

Высококачественный контактор на 65 А для блока переменного тока Carrier производства SPX Electric Factory представляет собой устройство автоматического переключения, использующее электромагнитные принципы для управления цепями. Он приводит в движение механические контакты посредством малых токов (электрификация катушки создает магнитное поле) для включения и выключения силовых цепей высокого тока. Его основная структура включает в себя электромагнитную систему (катушка, железный сердечник), контактную систему (главный контакт пропускает большой ток, вспомогательный контакт используется для цепи управления) и устройство гашения дуги (устраняет дугу). Подходит для таких сценариев, как пуск-остановка двигателя, управление освещением, управление питанием промышленного оборудования и т. д., он обладает характеристиками безопасности и надежности, высокой частой эксплуатационной способностью и изоляцией цепей высокого и низкого напряжения. Это ключевой исполнительный компонент в системах автоматизации управления.

Техника подключения: Подключите нормально разомкнутый контакт кнопки запуска параллельно вспомогательному нормально разомкнутому контакту контактора 65А для блока переменного тока Carrier, включите контактор и замкните вспомогательный нормально разомкнутый контакт. Путем непрерывной подачи питания на катушку через собственную вспомогательную нормально разомкнутую точку формируется самоблокировка. Нажатие красной кнопки остановки приводит к потере питания контактора.

Установка и обслуживание

Перед установкой при проверке необходимо подтвердить, соответствуют ли технические данные индивидуального контактора 65 А для блока переменного тока несущего типа стандартам, таким как номинальное напряжение, ток, рабочая частота и т. д. Также необходимо проверить, не поврежден ли внешний вид, является ли действие гибким, и измерить значение сопротивления постоянному току и значение сопротивления изоляции катушки. Положение установки должно быть вертикальным, с наклоном не более 5°, а одна сторона отверстия для отвода тепла должна быть обращена в вертикальном направлении. При прокладке проводки избегайте падения таких деталей, как винты, шайбы и разъемы, поскольку это может привести к застреванию контактора переменного тока или короткому замыканию. После установки необходимо проверить правильность проводки. Когда главный контакт не электрифицирован, его следует включить и выключить несколько раз, чтобы проверить, нет ли шума после действия главного контакта и притяжения железного сердечника. Только после подтверждения отсутствия ошибки его можно будет ввести в эксплуатацию. Не допускается подключение контактора переменного тока к источнику постоянного тока, иначе катушка сгорит.

Параметры магнитного контактора SPX переменного тока

Рамка(А)			СС-Т65
кВт/л.с.(AC-3) Восстановленная мощность (AC-3) IEC60947-4		220В	18,5/22
		380В	30/45
Удержанный ток (AC-3) GB14048.4		220В	68
		380В	65
Сохраненный ток нагрева (А)			100
Сохраненное изолированное напряжение (В)			690
Вспомогательный контакт AC-15	Контакт	Стандартный	2НО+2НЗ
	Сохраненный ток (А)	220В	1.6
		380В	0.95
Электрическая жизнь			65
Механическая жизнь			300

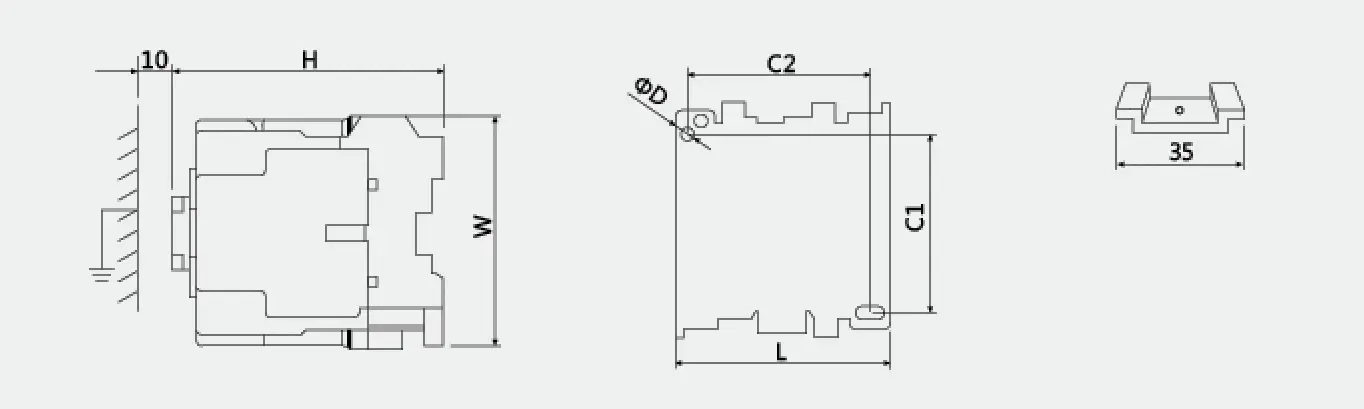

Габаритные и установочные размеры
			Тип	L	W	H	С1	С2	ΦD
			СС-Т65	88	103	105	75	70	5.5
