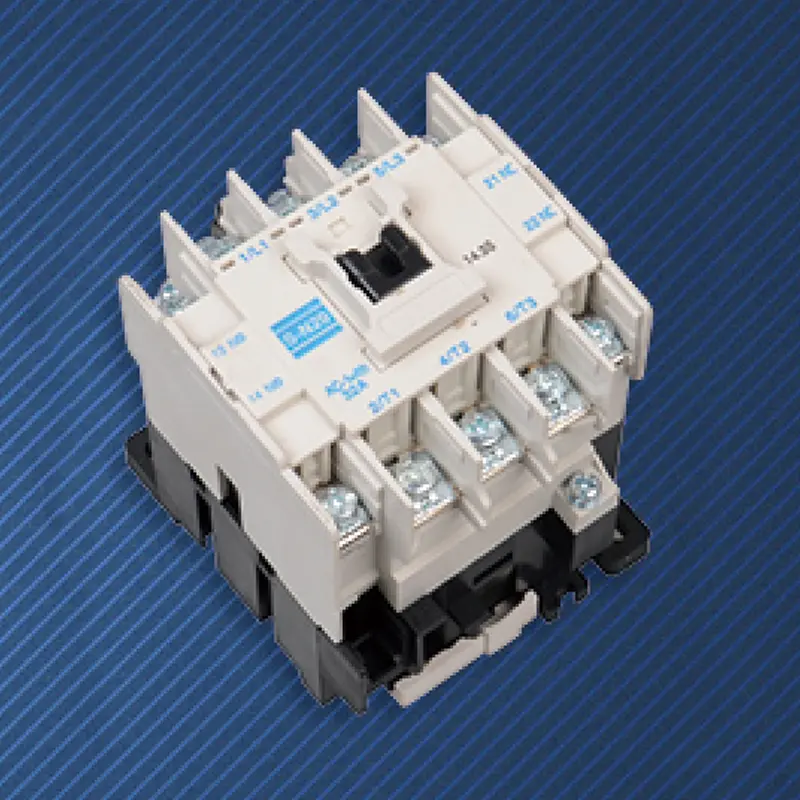

Контактор переменного тока для крепления на DIN-рейку

Попрощайтесь с беспорядочной проводкой и трудоемким ремонтом. Когда прочный контактор переменного тока SPX Electric с креплением на DIN-рейку соответствует стандартным DIN-рейкам, он превращается из отдельного устройства в часть промышленной, систематической системы электромонтажа. Ценность контактора переменного тока, монтируемого на рейку, который мы поставляем, выходит далеко за рамки надежного переключения тока, но также заключается в том, как он реструктурирует пространство вашего шкафа и рабочий процесс с максимальным удобством.

преимущество

Нет необходимости в измерениях, сверлении или нарезании резьбы. Просто совместите заднюю застежку крепления на DIN-рейку контактора переменного тока со стандартной 35-мм DIN-рейкой, слегка нажмите, чтобы надежно зафиксировать ее, и время установки устройства будет измеряться секундами.
Все компоненты, монтируемые на рейку (включая автоматические выключатели, реле, клеммные колодки и т. д.), имеют одну и ту же опорную линию, естественным образом образуя горизонтальную и вертикальную регулярную компоновку, улучшая эстетику и полностью устраняя перекосы при установке, вызванные несоосностью сверления вручную.
Устройство может легко скользить по направляющей, а его относительное положение можно регулировать в любое время до и после подключения проводов, что обеспечивает максимальную гибкость при планировании и прокладке слотов.
Если необходимо заменить или расширить крепление контактора переменного тока на DIN-рейку, просто ослабьте пряжку с помощью отвертки, снимите старую деталь и замените ее новой. Расширение системы или устранение неисправностей становятся быстрыми и не затрагивают соседние
устройства. По сравнению с плоской установкой установка с помощью направляющих позволяет обеспечить многослойную компоновку с высокой плотностью размещения в направлении глубины шкафа, полностью используя ценное трехмерное пространство внутри шкафа.
Это экономит время и материальные затраты на обработку отверстий в панелях, снижает потребность в монтажных инструментах и ​​значительно снижает трудозатраты на последующее обслуживание и ремонт.

Анализ проектирования и установки продукта

Крепление контактора переменного тока на DIN-рейку строго соответствует международно признанным стандартам DIN-рейки TH35-7,5 или TH35-15, обеспечивая полную совместимость с подавляющим большинством электрических шкафов и аксессуаров, представленных на рынке. Задняя часть оснащена эластичными пряжками из высокопрочного инженерного пластика, которые обеспечивают стабильную силу фиксации и позволяют быстро расстегнуть за счет простого использования инструмента.
Все клеммы питания и управления четко маркированы спереди, что позволяет быстро и точно выполнять подключение в одном направлении.
Клеммы проводов были оптимизированы по конструкции, оставляя достаточно места для работы отверткой даже при использовании кабелей с разъемами, полученными методом холодной штамповки.
Верхняя или боковая часть оборудована областью для вставки или написания идентификационных табличек, что облегчает нумерацию цепей и функциональную маркировку.

Основные области применения

В качестве приводного ядра таких исполнительных механизмов, как двигатели, нагреватели, электромагнитные клапаны и т. д., контактор переменного тока для монтажа на DIN-рейку устанавливается рядом на одной рейке с ПЛК, автоматическими выключателями, источниками питания и т. д., образуя стандартизированное сердце системы управления.
Установите компактные распределительные коробки рельсового типа рядом с устройствами, требующими дистанционного управления, со встроенными контакторами, которые напрямую управляют местными нагрузками, обеспечивая децентрализованное управление и упрощенную проводку.
Крепление на DIN-рейку с контактором переменного тока используется для управления освещением, управлением фанкойлами, управлением водяными насосами и другими сценариями, облегчая стандартизированное строительство и централизованное управление в распределительных помещениях или распределительных щитах на объекте.
Обеспечить основу электронного модуля управления «подключи и работай» для производителей механического оборудования, что значительно сокращает цикл сборки и ввода в эксплуатацию шкафов оборудования.

Параметры модульного контактора переменного тока для бытовых нужд SPX

Рамка(А)			СС-Н20
кВт/л.с.(AC-3) Восстановленная мощность (AC-3) IEC60947-4		220В	5,5/7,5
		380В	15.11.
Удержанный ток (AC-3) GB14048.4		220В	22
		380В	22
Сохраненный ток нагрева (А)			32
Сохраненное изолированное напряжение (В)			660
Вспомогательный контакт AC-15	Контакт	Стандартный	1НО+1НЗ
	Сохраненный ток (А)	220В	1.6
		380В	0.95
Электрическая жизнь			100
Механическая жизнь			500

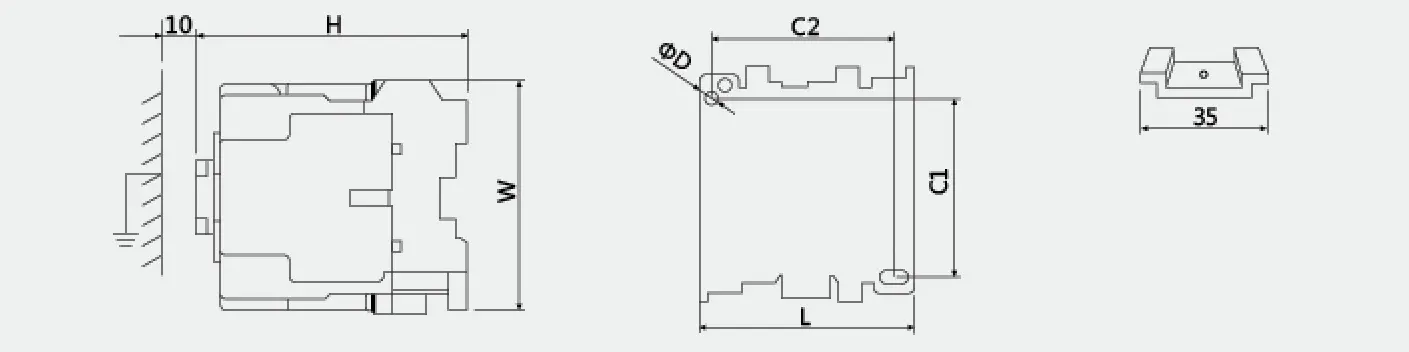

Габаритные и установочные размеры
			Тип	L	W	H	С1	С2	ΦD
			СС-Н20	63	81	81	60	54	4.5
