Контактор переменного тока

Когда простое включение-выключение должно быть наделено душой «автоматизации», индивидуальный контактор переменного тока SPX Electric становится неизбежным выбором. Это далеко не обычный ручной переключатель, а интеллектуальный силовой исполнительный терминал, который может реагировать на слабые команды кнопок, датчиков, ПЛК или микропроцессоров и выдавать ток в сотни ампер. Его существование делает возможным централизованное управление, автоматическую блокировку и удаленное планирование.

Почему это важный мост между командованием и властью?

1. Суть: использование «малого тока» для безопасного управления «большим током».
Суть конструкции контакторного переключателя переменного тока заключается в магнитной силе, генерируемой электромагнитной катушкой (управляющий ток миллиамперного уровня), которая приводит в движение механические контакты (способные проводить ток силой в сотни ампер). Эта надежная электрическая изоляция гарантирует, что персонал на стороне низковольтного управления полностью изолирован от прецизионных логических устройств и от опасностей на стороне высокого напряжения.
Ручные выключатели и автоматические выключатели имеют физические ограничения по току, рабочей частоте и безопасности. Контакторный переключатель предназначен для высокочастотных, сильноточных и удаленных задач включения-выключения, заполняя пробел между логикой управления и мощными нагрузками.

2. Функция: концентратор от «точечного управления» к «управлению системой».
Небольшая кнопка, установленная в диспетчерской или в точке выхода ПЛК, может управлять крупным оборудованием в удаленной мастерской через контактор, обеспечивая централизованные и расширенные права управления.
Благодаря гибкому подключению нормально разомкнутых/нормально замкнутых вспомогательных контактов контакторного выключателя переменного тока можно легко реализовать классическую электрическую логику, такую ​​как самоблокировка, блокировка и последовательный пуск, образуя аппаратную основу сложных схем управления безопасностью.

В качестве особенности интерфейса компонентов системы:
Клеммы катушки принимают стандартизированные управляющие напряжения (например, 24 В постоянного тока, 220 В переменного тока), становясь универсальным «языком» для бесшовной интеграции с различными контроллерами (ПЛК, реле, таймерами).
Вспомогательный контакт обеспечивает в режиме реального времени обратную связь о физическом состоянии (включено или выключено) корпуса переключателя, которая может передаваться обратно на индикатор, контроллер или верхнюю систему мониторинга для формирования контура управления.

Приложение

Контактор переменного тока, являющийся «рукой и ногой» ПЛК, непосредственно управляет запуском и остановкой двигателя конвейера, двигателя гидравлической станции, механического ручного источника питания и т. д. и является непосредственным исполнителем производственного ритма.

В распределительном шкафу можно обеспечить централизованное, дистанционное или автоматическое управление несколькими водяными насосами, вентиляторами, компрессорами и другим оборудованием, а устройства защиты от перегрузки (тепловые реле) могут быть легко интегрированы в пускатели двигателей.

Автоматически управляйте электропитанием крупных установок приточного воздуха, градирен, цепей освещения и другого оборудования в соответствии с временными программами или сигналами датчиков, обеспечивая энергосбережение и интеллектуальное управление.

В цепи безопасности контакторный выключатель переменного тока служит критически важным исполнительным механизмом, который немедленно отключает электропитание оборудования при нажатии кнопки аварийного останова или открытии защитной двери, обеспечивая высочайший уровень защиты от защитного отключения.

Клавиша выбора

Чтобы выбрать правильный контактор переменного тока, необходимо точно подобрать параметры его применения в качестве «выключателя»:

Напряжение управления и питания: Напряжение катушки должно соответствовать питанию управления; Номинальное напряжение главного контакта не должно быть ниже сетевого напряжения.

Рабочая частота: Для частых операций запуска и остановки (например, толчкового режима и сервоприводов) необходимо выбрать модель с более высоким номинальным током или специально откалиброванной высокой рабочей частотой.

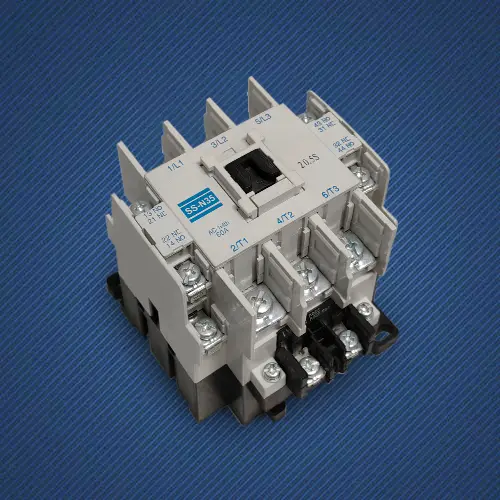

Параметр переключателя контактора переменного тока SPX

Рамка(А)			СС-Н35
кВт/л.с.(AC-3) Восстановленная мощность (AC-3) IEC60947-4		220В	15.11.
		380В	18,5/25
Удержанный ток (AC-3) GB14048.4		220В	42
		380В	44
Сохраненный ток нагрева (А)			60
Сохраненное изолированное напряжение (В)			660
Вспомогательный контакт AC-15	Контакт	Стандартный	2НО+2НЗ
	Удержанный ток (А)	220В	1.6
		380В	0.95
Электрическая жизнь			80
Механическая жизнь			500

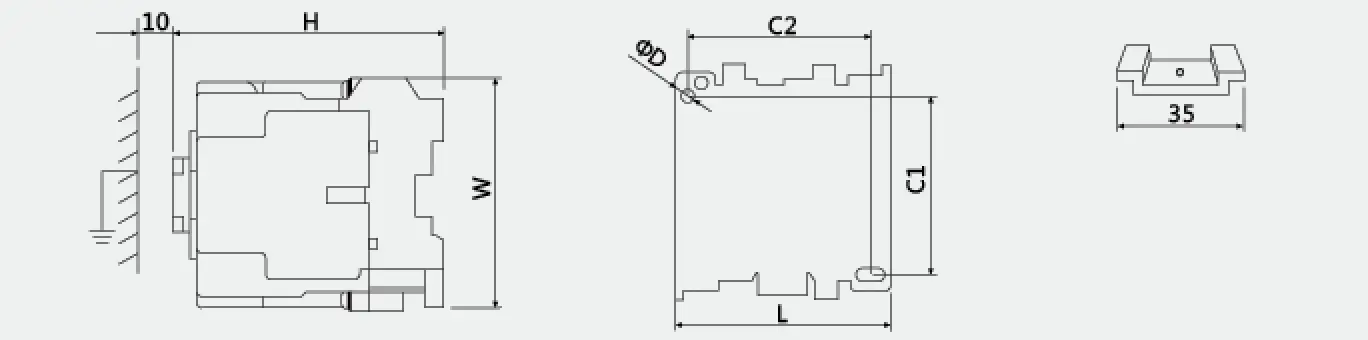

Габаритные и установочные размеры
			Тип	L	W	H	С1	С2	ΦD
			СС-Н35	75	89	91	58	54	4.5
