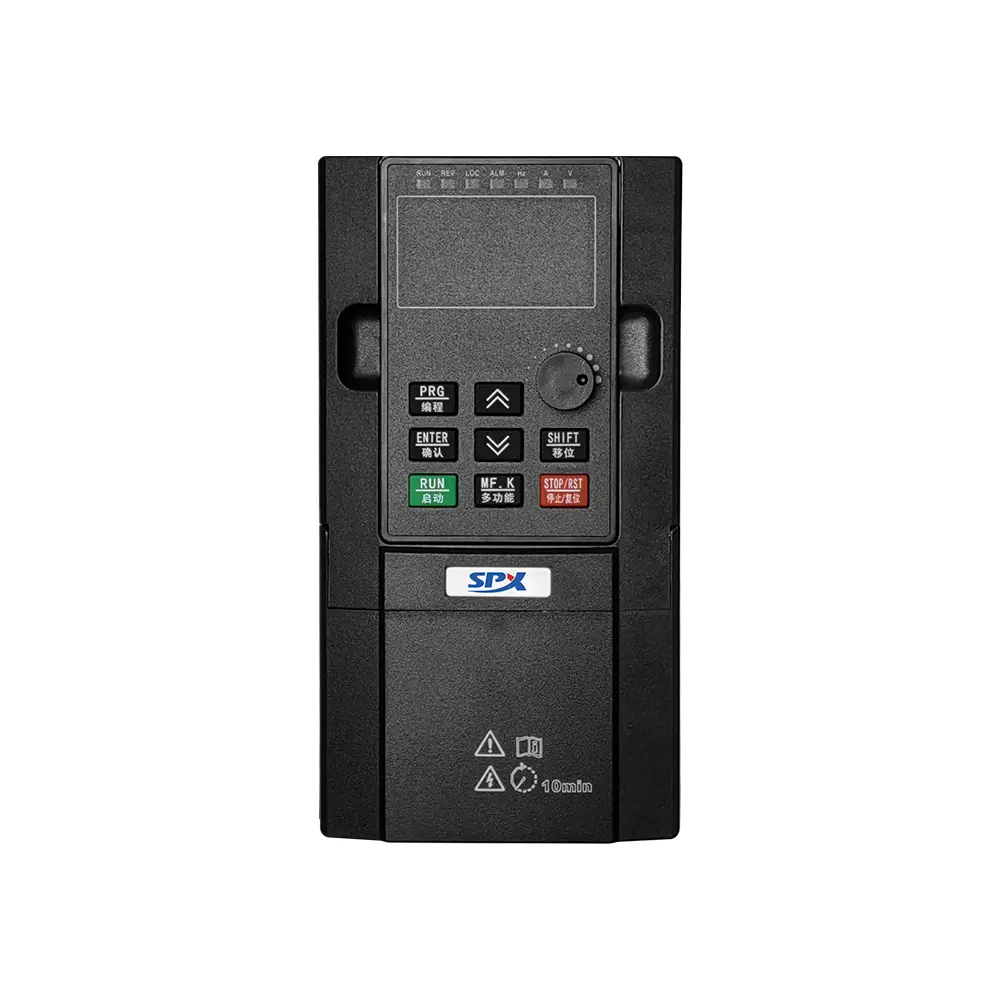

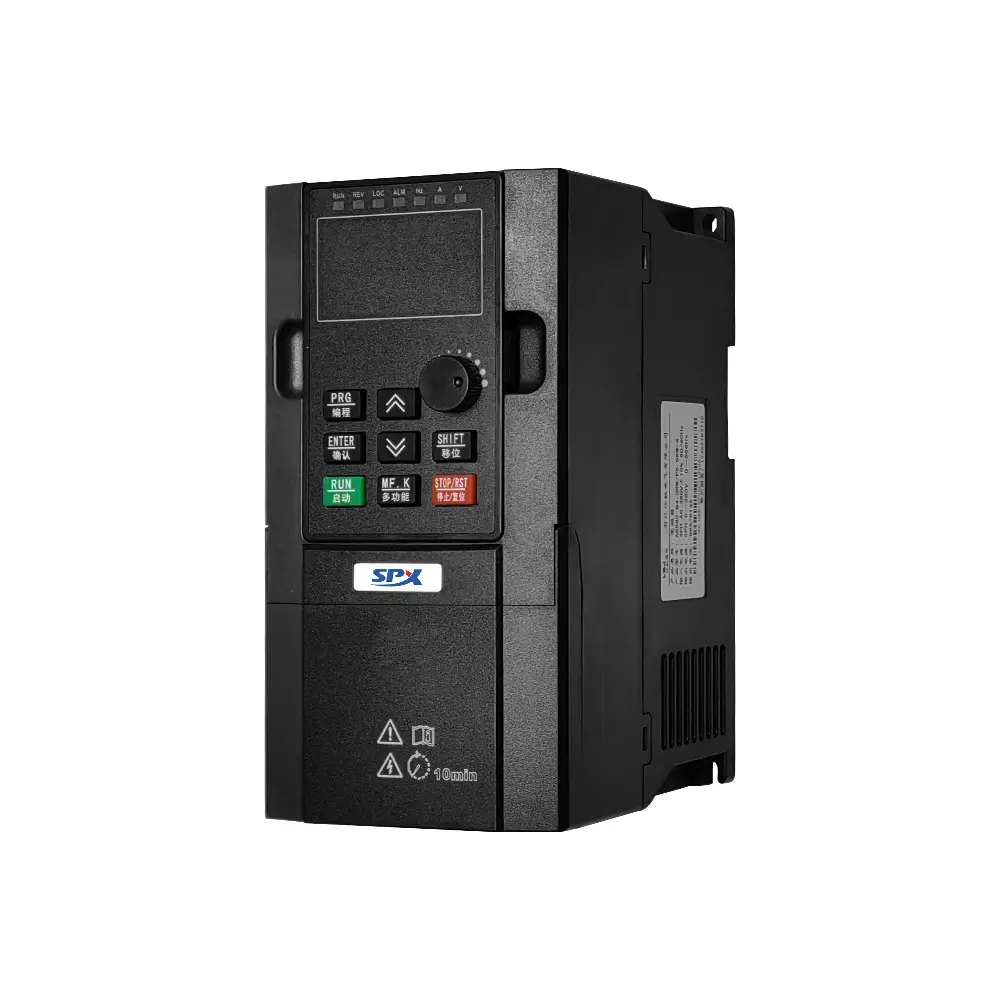

Преобразователь частоты переменного тока 220 В в 380 В

Во многих мастерских, фермах или старых зданиях по всему миру напряжение 220 В является распространенным стандартом электропитания, в то время как для большого количества эффективных и надежных трехфазных промышленных двигателей требуется питание 380 В. Традиционная громоздкая и неэффективная схема повышающего трансформатора способна только изменять напряжение и не может управлять двигателем. Сертифицированный CE преобразователь частоты переменного тока с 220 В в 380 В завода SPX полностью вышел из этого технологического тупика. Это «центр преобразования мощности», который объединяет преобразование напряжения, регулирование скорости с переменной частотой и интеллектуальное управление, что позволяет вам раскрыть весь потенциал производительности стандартных трехфазных двигателей без замены двигателя на основе электросети 220 В и пользоваться всеми преимуществами, предоставляемыми современной технологией регулирования скорости.

Функции:

Специально разработанный преобразователь частоты переменного тока с 220 В в 380 В сначала преобразует входную мощность переменного тока 220 В в постоянный ток, который затем контролируется микропроцессором. Благодаря усовершенствованным инверторным модулям IGBT он синтезирует чистый и стабильный трехфазный синусоидальный переменный ток напряжением 0–380 В с регулируемой частотой. Это не только повышение напряжения, но и интеллектуальная реконструкция качества и формы электроэнергии.

Непосредственное управление запасами или самым популярным стандартным трехфазным асинхронным двигателем на 380 В на рынке защищает ваши существующие инвестиции в двигательные активы, избегая высоких затрат и дефицита покупки специальных моделей двигателей для адаптации к низкому напряжению.

Тщательно исключить сильное воздействие на электросеть 220В при прямом пуске двигателя (пусковой ток может достигать в 5-7 раз номинального значения), предотвратить срабатывание и существенно снизить механическую нагрузку на механизм передачи. Встроенная комплексная электронная защита (перегрузка по току, перегрузка, перенапряжение, перегрев и т. д.) обеспечивает двойную защиту двигателя.

Осуществите непрерывную и плавную регулировку скорости двигателя. Для водяных насосов и вентиляторов преобразователь частоты переменного тока от 220 до 380 В может регулировать поток и объем воздуха в соответствии с фактическими потребностями, заменяя неэффективные клапаны и перегородки, обеспечивая значительную экономию энергии (обычно до 25–50%); Для станков и конвейерных лент можно оптимизировать скорость обработки и производственный цикл.

Технический путь и основные функции

Принцип работы: вход переменного тока 220 В → выпрямление и фильтрация (формирование стабильной шины постоянного тока) → микропроцессор выдает управляющий сигнал ШИМ в соответствии с настройкой → инверторный мост IGBT инвертирует постоянный ток в трехфазный переменный ток переменной частоты и переменного напряжения → выводит на двигатель 380 В.

Ключевые характеристики:

Входной источник питания: совместим с однофазным напряжением 220 В или трехфазным напряжением 220 В (в зависимости от конкретной модели), с высокой адаптируемостью.
Выходное напряжение: трехфазное 0–380 В (сетевое напряжение) соответствует номинальной частоте 0 (например, 50 Гц/60 Гц).
Ядро управления: использование V/F-управления или векторного управления с разомкнутым контуром для обеспечения стабильного выходного крутящего момента в широком диапазоне частот, даже на низких скоростях, с достаточной мощностью.
Диапазон мощности: обычно от 0,75 до 22 кВт, удовлетворяя потребности в электроэнергии от оборудования малого и среднего размера до некоторых машин среднего размера.

Приложение

Экспортные производители разрабатывают оборудование для регионов с напряжением 380 В (таких как Китай и Европа) для работы на рынках только с электросетями 220 В (например, в некоторых странах Америки и Азии) без необходимости модификации двигателя для источника питания.
Обеспечьте питание недавно добавленного стандартного оборудования, такого как станки с ЧПУ, миксеры, гидравлические насосы и т. д. на старых заводах, складах и лабораториях, используя только трехфазные или однофазные входящие линии 220 В.
Чтобы обеспечить питанием глубинные насосы, ирригационные системы и зерноперерабатывающее оборудование в отдаленных районах, преобразователь частоты переменного тока 220–380 В использует существующие низковольтные линии передачи для привода мощного оборудования.
Охлаждающий насос центрального кондиционирования воздуха и система вентиляции торгового центра, использующая двигатель на 380 В, пройдут энергосберегающую модернизацию с преобразованием частоты. Однако, когда напряжение основного источника питания на объекте составляет всего 220 В, в этом решении можно напрямую использовать оригинальный двигатель.

Технические данные G1,5 кВт
