Магнитный пускатель двигателя полного напряжения

В сегодняшних поисках комплексного плавного пуска и управления переменной частотой существует инструмент, который всегда занимает краеугольное место в большом количестве стандартных приложений благодаря своей несравненной конструкции, надежности и экономической ценности - это специализированный магнитный пускатель двигателя полного напряжения компании SPX. Он отказывается от всех промежуточных звеньев, как самый надежный и надежный переключатель, подавая энергию сети напрямую и мгновенно в двигатель, осуществляя чистейшее преобразование кинетической энергии. Наш магнитный пускатель двигателя на полное напряжение представляет собой современную инженерную реализацию этой классической логики, обеспечивающую самую сильную и эффективную первую движущую силу для устройств, не требующих «мягкого» запуска.

Особенность:

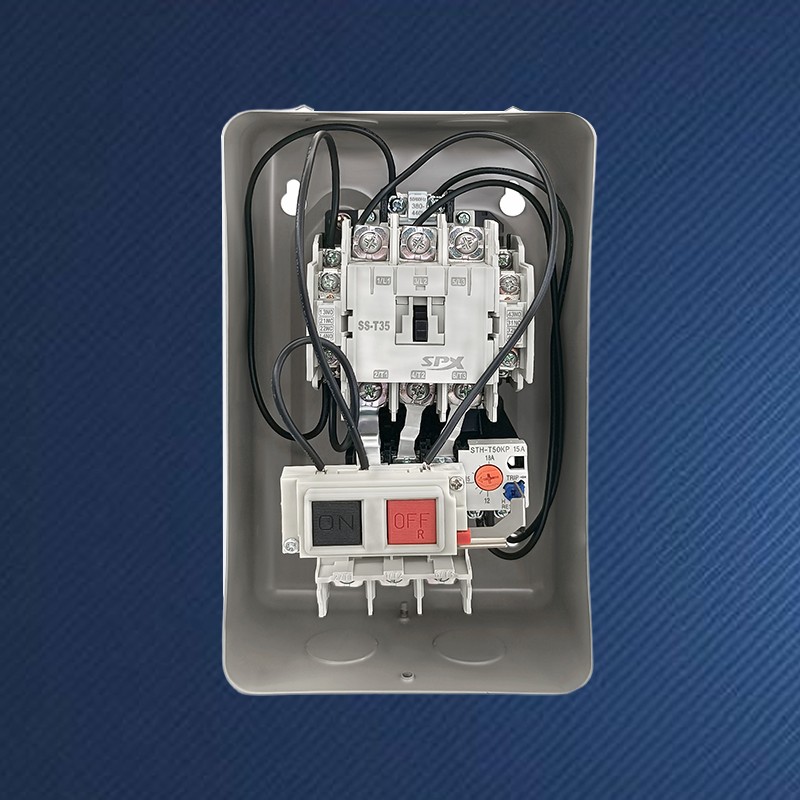

Система состоит только из разъединителей, предохранителей (или автоматических выключателей), электромагнитных контакторов и устройств защиты от перегрузки с минимальным количеством компонентов и четкой логикой. Это означает меньшее количество точек отказа, более простое обслуживание и более высокую общую надежность системы.
В момент включения контактора двигатель запускается с полным крутящим моментом без каких-либо временных или логических задержек, с самой высокой скоростью реакции.
По сравнению с решениями со звездой-треугольником, автотрансформатором или преобразователем частоты, магнитный пускатель двигателя полного напряжения имеет наименьшую стоимость компонентов, стоимость установки и занимаемое пространство в шкафу.
После запуска двигатель работает при полном напряжении без каких-либо потерь, связанных с устройствами понижения напряжения, с рабочим КПД 100%.

Принцип работы

Команда пуска вызывает подачу напряжения на катушку магнитного пускателя двигателя полного напряжения, замыкание главных контактов и трехфазное напряжение электросети напрямую и полностью подается на клеммы двигателя. Двигатель запускается и разгоняется до номинальной скорости в соответствии с присущими ему характеристиками.

Ключевые соображения

Пусковой ток: обычно в 6-8 раз превышает номинальный ток. Необходимо оценить, выдержит ли его мощность электросети или трансформатора, чтобы избежать чрезмерных падений напряжения и влияния на другое оборудование в той же энергосети.
Пусковой крутящий момент: также кратен номинальному крутящему моменту, необходимо подтвердить, выдержит ли система механической передачи (например, шестерни, ремни, нагрузки) механическое воздействие в этот момент.

Приложение

Приводят в действие небольшие водяные насосы, вентиляторы и компрессоры (обычно это относится к оборудованию, мощность которого находится в пределах допустимого диапазона прямого запуска электросети, например 7,5 кВт, 11 кВт и т. д., в зависимости от местных правил электросети).
Пусковые устройства, такие как маховики и большие инерционные ролики, магнитный пускатель двигателя полного напряжения с высоким пусковым моментом помогают быстро преодолеть инерцию.
Магнитный пускатель двигателя полного напряжения широко используется в строго стандартизированном оборудовании, таком как станки, конвейеры, миксеры и т. д., а его механическая конструкция учитывает прямое пусковое воздействие.
В системах с достаточным запасом мощности магнитный пускатель двигателя полного напряжения используется для управления неосновным оборудованием с целью снижения общих затрат.
