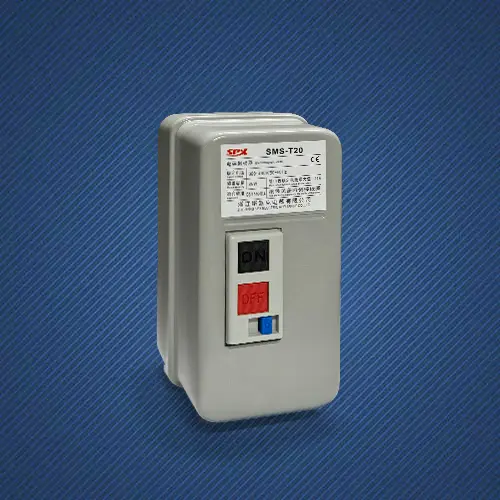

Магнитный выключатель стартера двигателя

На оборудовании и в начальной точке производственной линии оператору необходим «выключатель питания», который может напрямую и безопасно управлять судьбой двигателя, не полагаясь на сложные электрические шкафы. Для этой цели был создан прочный магнитный выключатель двигателя SPX. Он объединяет традиционную разделенную систему управления «кнопка/переключатель+контактор+защитное устройство» в прочную и интуитивно понятную интегрированную панель управления. Это не просто выключатель, но и локальная станция управления электропитанием со встроенными функциями защиты, обеспечивающая оператору максимально эффективное и безопасное прямое управление.

Основные сильные стороны

Встроенные водонепроницаемые и пыленепроницаемые кнопки (пуск/стоп) или поворотные переключатели (ВКЛ/ВЫКЛ) с четкой идентификацией и простой и прямой логикой управления позволяют безопасно управлять устройством без профессиональных знаний электрика.
Оператор прикасается только к безопасной низковольтной панели управления, а все высоковольтные компоненты полностью заключены в прочный металлический или конструкционный пластиковый корпус с возможностью установки кнопки аварийного останова (грибовидной головки). В случае возникновения чрезвычайной ситуации машину можно остановить одним краном, с соблюдением правил техники безопасности.
Корпус обычно имеет высокий уровень защиты (например, IP55, IP65), устойчивый к пыли, брызгам воды и масляным пятнам. Магнитный выключатель стартера двигателя подходит для суровых условий, например, в мастерских, на открытом воздухе и в местах промывки.
Устраняя необходимость в длинных многожильных кабелях управления от панели управления к шкафу управления, магнитный выключатель двигателя требует только подключения проводов питания и двигателя, что позволяет сэкономить более 50% затрат на проводку и установку.

приложение

Блок управления воздушными компрессорами, водяными насосами, вентиляторами, миксерами и другим оборудованием со стороны машины позволяет операторам запускать и останавливать работу на месте и наблюдать за состоянием оборудования.
Станция управления запуском конвейерных лент, элеваторов и питателей облегчает непосредственный контроль со стороны персонала, доставляющего материалы.
Рукоятки управления электротельферами, передвижными гидравлическими станциями и уборочными машинами для достижения синхронного движения оборудования и управления.
В сельскохозяйственных ирригационных насосах, оборудовании для очистки сточных вод и строительной технике магнитный пускатель двигателя имеет высокий уровень защиты от ветра, дождя и пыли.

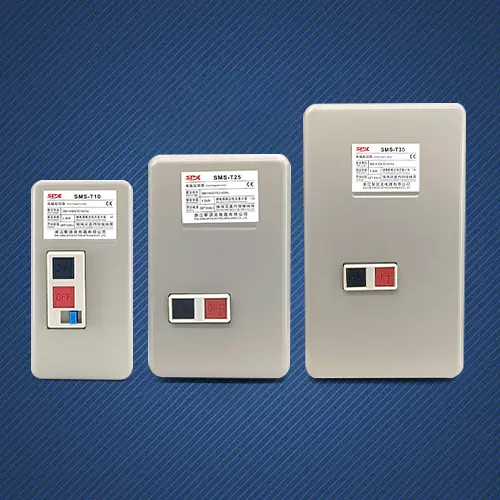

Параметры магнитного пускателя двигателя SPX

Рамка(А)			СМС-Т10/12	СМС-Т20	СМС-Т21	СМС-Т25		СМС-Т35
KWIHP(AC-3)Редированная мощность(AC-3)EC60947-4		220В	2,2/3	4/5,5	4/5,5	5,5/7,5		7,5/10
		380В	2,7/3,5	7,5/10	7,5/10	7,5/10		15/20
Сохраненный ток(AC-3)GB14048.4		220В	11/13	20	20	26		35
		380В	7/9	20	20	25		32
Сохраненный ток нагрева (А)			20	32		50		60
Сохраненное изолированное напряжение (В)			660
Вспомогательный контактAC-15	Контакт	Стандартный	1НО	1НО+1НЗ	2НО+2НЗ
	Удержанный ток (А)	220В	1.6
		380В	0.95
Электрический рейтинг			IP30
Механическая жизнь			1000		500
Габаритные и установочные размеры
			Тип	L	W	H1	Н2		С1	С2
			С3-20/21	106	170	110	115		140	76.0
			С3-25/35	136	225	110	130		165	95

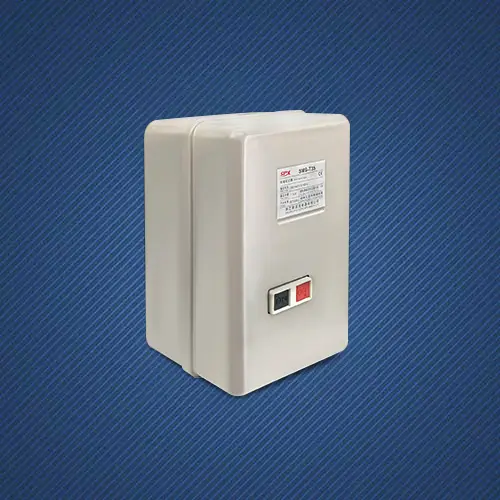

Магнитный пускатель двигателя SPX S3-T25 Подробности
