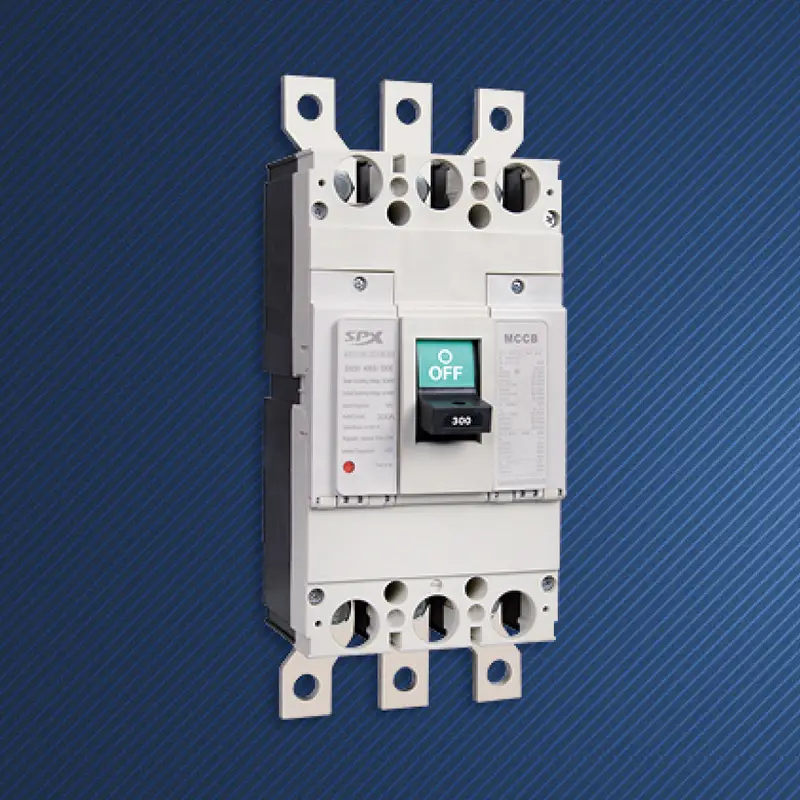

Электронный автоматический выключатель в литом корпусе 3P 300A

На вершине пирамиды распределительной системы ток 300 А несет в себе линию жизни всей зоны или основного оборудования. Традиционные схемы защиты больше не способны сбалансировать точность защиты, избирательность системы и интеллект управления. Высококачественный электронный автоматический выключатель в литом корпусе SPX 3P 300A — новатор, созданный для этой цели. Это не просто переключатель, который срабатывает в случае неисправности, но и локальный интеллектуальный блок, объединяющий высокоточные датчики, программируемую логику и обмен данными. Это знаменует собой переход автоматических выключателей в литом корпусе от аналогово-механической эры к цифровой интеллектуальной эпохе, становясь ключевым интеллектуальным узлом для построения надежных, прозрачных и эффективных распределительных сетей.

Особенность

Электронный автоматический выключатель в литом корпусе 3P 300A, изготовленный по индивидуальному заказу, позволяет пользователям точно устанавливать значения и время защитного тока для длительной задержки перегрузки (Ir), короткого замыкания и мгновенной задержки (Ii) в широком диапазоне с помощью электронного расцепителя (ETU). Такая гибкость позволяет ему соответствовать характеристикам различных нагрузок, таких как трансформаторы, шины и большие двигатели.
Уникальная функция защиты с кратковременной задержкой, вручную устанавливающая кратковременную задержку (например, 0,1–0,4 секунды), гарантирует, что в случае короткого замыкания на удаленном конце сработает только автоматический выключатель нижнего уровня, ближайший к точке повреждения, в то время как уровень тока остается замкнутым, что обеспечивает полностью селективную защиту и минимизирует крупномасштабные отключения электроэнергии.
Встроенная регулируемая защита от тока утечки на землю (функция G) эффективно предотвращает электрические пожары или несчастные случаи, связанные с поражением электрическим током, вызванные повреждением изоляции. Электронный автоматический выключатель в литом корпусе 3P 300A обеспечивает уровень безопасности, которого нет у традиционных автоматических выключателей.
Предупредительный сигнал может быть выдан до того, как фактическая перегрузка достигнет порога отключения. Его функция «тепловой памяти» может имитировать процесс накопления тепла в двигателе, обеспечивая более разумную защиту при частых запусках.
Он может записывать типы неисправностей (перегрузка, короткое замыкание, заземление и т. д.), которые в последнее время случались несколько раз, фазу неисправности и значение тока во время действия, предоставляя ключевые данные для быстрой диагностики неисправности.
Доступны стандартные или дополнительные коммуникационные модули (такие как Modbus, Profibus) для загрузки в реальном времени параметров полной мощности, таких как трехфазный ток, напряжение, мощность, коэффициент мощности и электрическая энергия, что позволяет осуществлять цифровой мониторинг распределительной системы.

Приложение

В качестве основного защитного выключателя для прецизионного кондиционирования воздуха, входа/выхода ИБП и источника питания постоянного тока высокого напряжения в компьютерном зале, а также для контроля их энергопотребления.
В качестве отходящего выключателя на стороне низкого напряжения в главном распределительном шкафу цеха или в качестве основной линии для защиты плотных шинопроводов.
Электронный автоматический выключатель в литом корпусе 3P 300A обеспечивает интеллектуальную защиту и управление большими водяными насосами, вентиляторами, компрессорами и центральными холодильными установками мощностью менее 250 кВт.
В качестве электронного автоматического выключателя в литом корпусе 3P 300A для основных входящих низковольтных линий или важных распределительных сетей в крупных торговых центрах, больницах и аэропортах он обеспечивает управление энергопотреблением и контроль энергопотребления.

Параметр автоматического выключателя MCCB в литом корпусе серии SPX SM30-400

Рамка(А)		SM30-400(NF-CW)						Рабочие характеристики
Номинальный ток, А		250, 300, 315, 350, 400
Номинальное напряжение (В)		400 В переменного тока
Номинальное напряжение изоляции (В)		690 В переменного тока
Количество полюсов		3			4
Ограниченная отключающая способность		C	S	H	C	S	H
Размыкающая цепь короткого замыкания (кА) AC400В		25	35	50	25	35	50
Работа при коротком замыкании (кА) AC400В		15	20	25	15	20	25
Изображение профиля
	a	258			258
	b	140			185
	c	153			153
Монтажное изображение
	d	195			195
	e	45			45
	f	8			8
Срок службы машины		4000
Электрическая жизнь		1500
Устройство электроуправления (УУ)		●
Внешняя поворотная ручка		●
Автоматическое отключающее устройство		Термомагнитный
