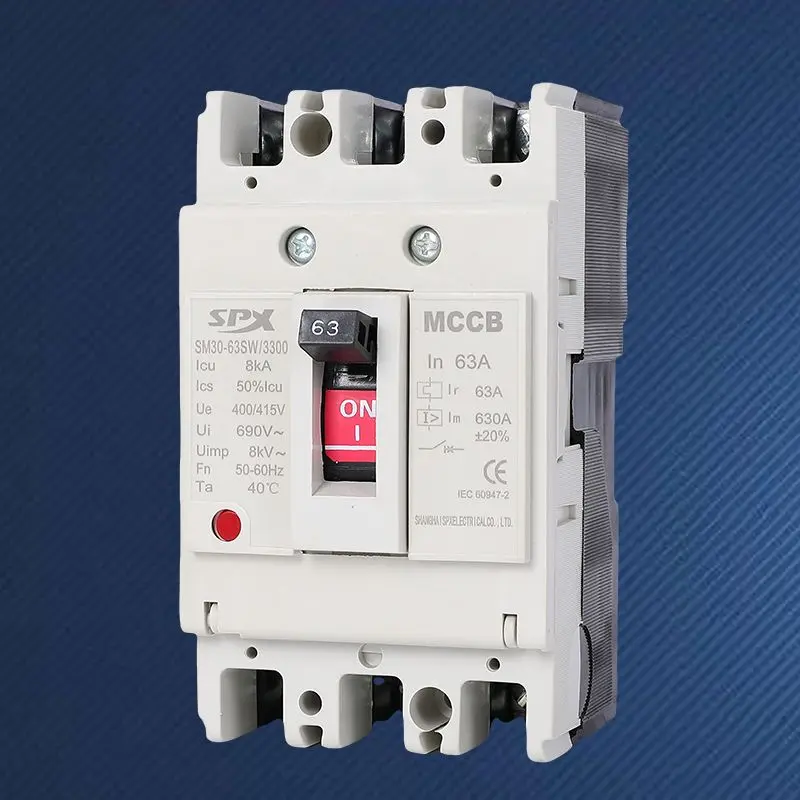

MCCB 3P 40A 50A Автоматический выключатель в литом корпусе

В распределительной сети промышленных производств, торговых центров или зданий имеется большое количество трехфазных нагрузок с номинальным током в диапазоне 40-50 ампер. Эти нагрузки обычно служат критическими узлами в системе, предъявляя более высокие требования к надежности, селективности и гибкости защиты. Высококачественный автоматический выключатель в литом корпусе MCCB 3P 40A 50A производства SPX представляет собой продукт профессионального уровня, предназначенный для таких основных цепей. Он выходит за рамки базовой функции отключения защиты и предлагает регулируемые настройки защиты и более высокую отключающую способность, как взыскательный «диспетчер мощности». Он может не только устранять неисправности, но и обеспечивать избирательное взаимодействие с оборудованием защиты верхнего и нижнего уровня путем регулировки порогов защиты и задержек, максимизируя непрерывность электропитания.

Преимущество

Регулируемая функция позволяет ему защищать стабильное трехфазное нагревательное оборудование и адаптироваться к нагрузкам трехфазного двигателя при определенных пусковых ударах, что делает его более широко применимым.
Обычно он имеет высокую отключающую способность от 25 до 50 кА, что позволяет эффективно отключать и выдерживать ожидаемый ток короткого замыкания, возникающий в распределительной коробке, гарантируя, что неисправность не распространится на электросеть более высокого уровня.
Рабочий механизм прочный и обеспечивает четкую индикацию положений «включено», «выключено» и «выключено». При отключении автоматического выключателя в литом корпусе MCCB 3P, 40A, 50A, сертифицированного CE, образуется видимая точка разрыва трехфазной защитной изоляции, полностью отвечающая спецификациям электробезопасности при обслуживании оборудования.
Интегрированная трехполюсная конструкция экономит много места по сравнению с отдельной установкой.

Приложение

В качестве входной защиты и разъединителя для станков с ЧПУ, насосных агрегатов среднего размера, вентиляционных установок и упаковочного оборудования.
В распределительном шкафу мастерской или здания высококачественный автоматический выключатель в литом корпусе MCCB 3P 40A 50A обеспечивает защиту ответвлений для зоны или группы оборудования.
Защитите источник питания малых и средних центральных кондиционеров, лифтов в торговых центрах и кухонного трехфазного силового оборудования.
MCCB 3P 40A 50A Автоматический выключатель в литом корпусе Используется для защиты трех распределительных коробок переменного тока или выходных клемм инвертора на фотоэлектрических электростанциях малого и среднего размера.

Параметр термомагнитных автоматических выключателей серии SPX SM30-63

Рамка(А)		SM30-63(NF-CW)						Рабочие характеристики
Номинальный ток, А		3, 6, 10, 16, 20, 25, 32, 40, 50, 63.
Номинальное напряжение (В)		400 В переменного тока
Номинальное напряжение изоляции (В)		500 В переменного тока
Количество полюсов		2			3
Ограниченная отключающая способность		C	S	H	C	S	H
Размыкающая способность при коротком замыкании (кА) AC400В		5	5	10	5	5	10
Работа при коротком замыкании (кА) AC400В		2	2	5	2	2	5
Изображение профиля
	a	130			130
	b	50			74
	c	88			88
Монтажное изображение
	d	110			110
	e	/			25
	f	5			5
Срок службы машины		7000
Электрическая жизнь		4000
Устройство электроуправления (УУ)
Внешняя поворотная ручка
Автоматическое отключающее устройство		Гидравлически-магнитный

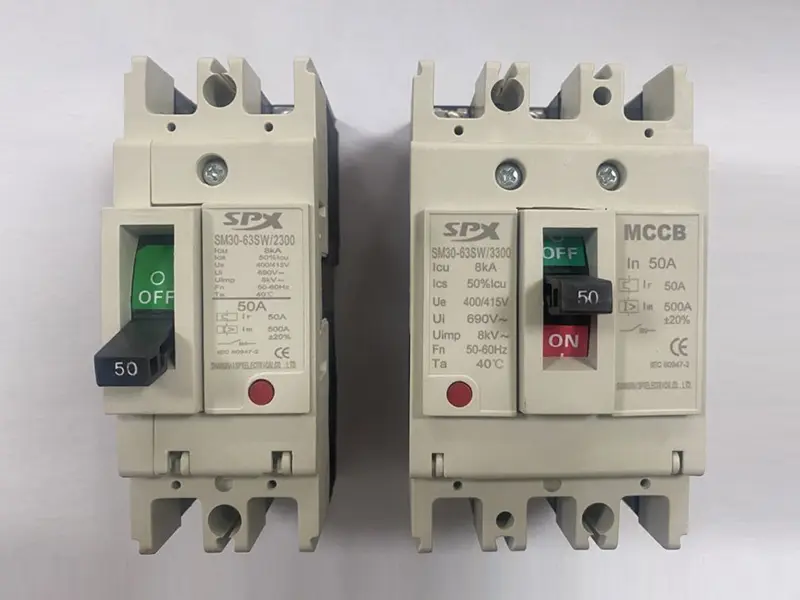

Вид спереди

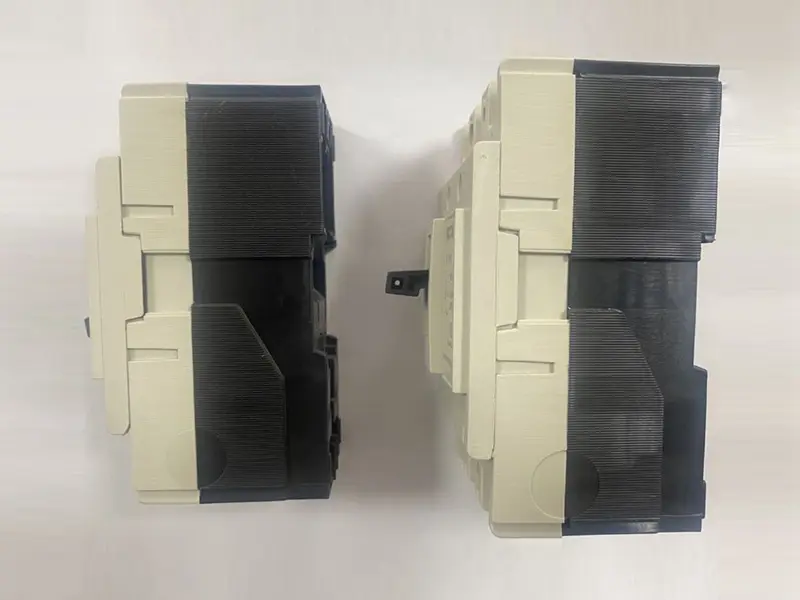

Термомагнитные выключатели, вид сбоку
