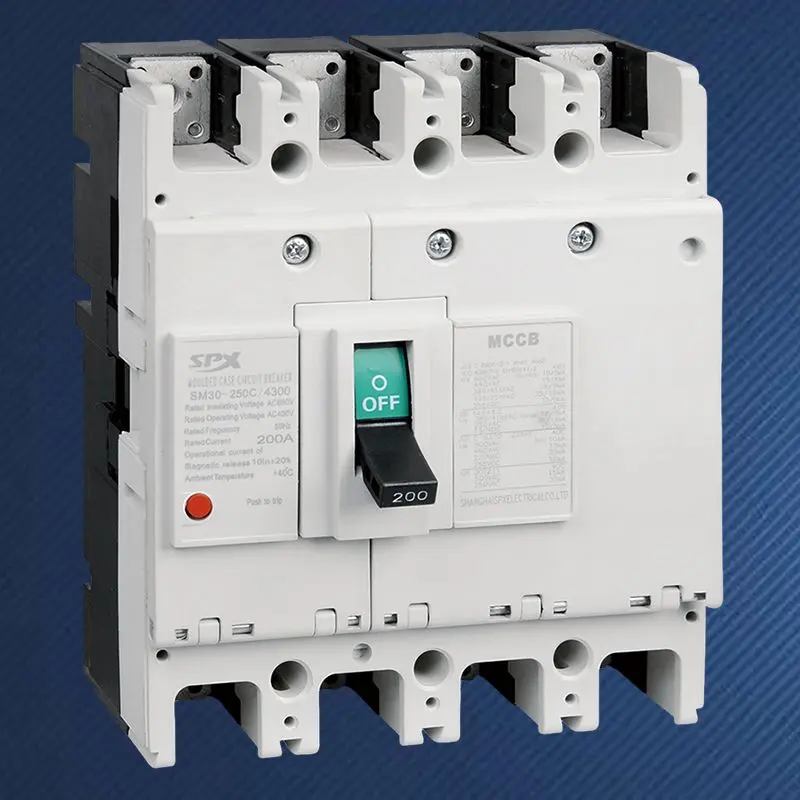

Автоматический выключатель в литом корпусе 4P 200A

В современных коммерческих зданиях, центрах обработки данных и промышленных средах, где используется большое количество однофазных нелинейных нагрузок, традиционные трехполюсные автоматические выключатели больше не могут отвечать всем требованиям по безопасной изоляции. Создание высококачественного автоматического выключателя в литом корпусе SPX 4P 200A связано с достижением полной изоляции и контроля проводов под напряжением. Он не только защищает трехфазные линии, но также использует свой решающий четвертый полюс (N-полюс) для отключения и изоляции нейтральных линий, что существенно устраняет повреждение оборудования, риск пожара и опасность поражения электрическим током персонала, вызванную электризацией нейтральной линии, потенциальным дрейфом или токами повреждения. Это стратегический выбор для удовлетворения сложных требований к качеству электропитания и высоких стандартов безопасности.

Преимущество

В отключенном состоянии он может одновременно отрезать все фазные и нейтральные провода, обеспечивая высочайший уровень гарантии безопасности при обслуживании внутреннего оборудования и проверке линий, полностью соблюдая строгие требования к целостности изоляции в системах заземления, таких как TN-S и TT.
В ситуациях, когда трехфазные нагрузки сильно несимметричны или значительны токи третьей гармоники (например, большое светодиодное освещение, группы ИТ-оборудования), нейтральная линия может проводить аномальные токи. Автоматический выключатель в литом корпусе 4P 200A обеспечивает синхронное отключение нейтральной и фазовой линий в случае перегрузки или короткого замыкания, предотвращая перегрев линии N и возникновение пожара.
Если какой-либо полюс выходит из строя (включая полюс N), автоматический выключатель блокируется с четырьмя полюсами, чтобы обеспечить полную изоляцию неисправной цепи.
Функция защиты N-полюса может быть настроена в соответствии со стандартами и требованиями применения, обычно называемая типом полной защиты (с тем же номинальным током и характеристиками защиты, что и фазный полюс) или регулируемым типом, чтобы адаптироваться к различным требованиям к заземлению системы и координации защиты.
При оснащении электронными расцепителями можно использовать точные настройки короткой задержки для достижения полной избирательной координации с трех- или четырехполюсным защитным оборудованием более низкого уровня, обеспечивая непрерывность электропитания.
При выборе конструкции и материала высококачественного автоматического выключателя в литом корпусе 4P 200A учитывается возможность возникновения гармонических токов высокого порядка в нейтральной линии, что обеспечивает долговременную стабильность во время работы.
В прочном автоматическом выключателе в литом корпусе 4P 200A используются контактные материалы, системы гашения дуги и изоляционные рамки того же класса, что и в высококачественных трехполюсных автоматических выключателях, что обеспечивает механическую и электрическую долговечность при четырехполюсной синхронной работе.

Приложение

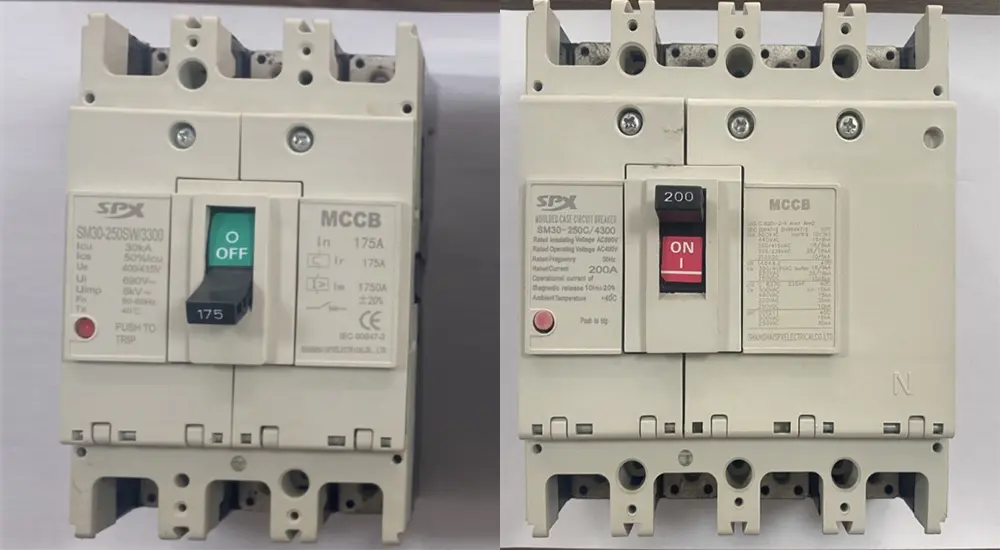

Имеющийся на складе автоматический выключатель в литом корпусе 4P 200A служит основным входным выключателем в крупных торговых центрах, офисных зданиях и отелях по системе TN-S, отвечая правилам безопасности, которые требуют, чтобы главный выключатель отключал все провода под напряжением.
Обеспечить защиту входящих линий и синхронную защиту нейтральных линий для шкафов колонн в компьютерных залах с большим количеством однофазных серверов, вызывающих серьезный трехфазный дисбаланс и гармонические искажения.
Главный выключатель электропитания в операционных залах больниц, лабораториях, а также системах освещения и звука на больших сценах предназначен для предотвращения перегрева, вызванного наложением 3-й гармоники на нейтральную линию.
Автоматический выключатель в литом корпусе 4P 200A, являющийся защитным устройством верхнего уровня двойного резервного выключателя (ATSE), также может полностью изолировать нейтральную линию при переключении между двумя источниками питания, избегая случайного параллельного соединения нейтральных линий в разных системах.

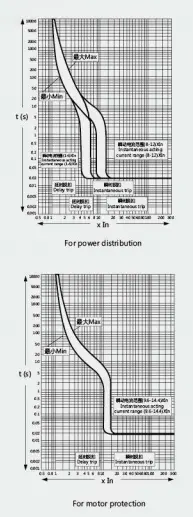

Серия SPX SM30-250 термомагнитных параметров MCCB

Рамка(А)		SM30-250(NF-CW)						Рабочие характеристики
Номинальный ток, А		100, 125, 140, 150, 160, 175, 200, 225, 250
Номинальное напряжение (В)		400 В переменного тока
Номинальное напряжение изоляции (В)		690 В переменного тока
Количество полюсов		3			4
Ограниченная отключающая способность		C	S	H	C	S	H
Размыкающая способность при коротком замыкании (кА) AC400В		18	30	50	18	30	50
Работа при коротком замыкании (кА) AC400В		9	15	25	9	15	25
Изображение профиля
	a	165			165
	b	105			140
	c	90			90
Монтажное изображение
	d	126			126
	e	35			35
	f	5			5
Срок службы машины		4000
Электрическая жизнь		2000
Устройство электроуправления (УУ)		●
Внешняя поворотная ручка		●
Автоматическое отключающее устройство		Термомагнитный

Вид спереди
