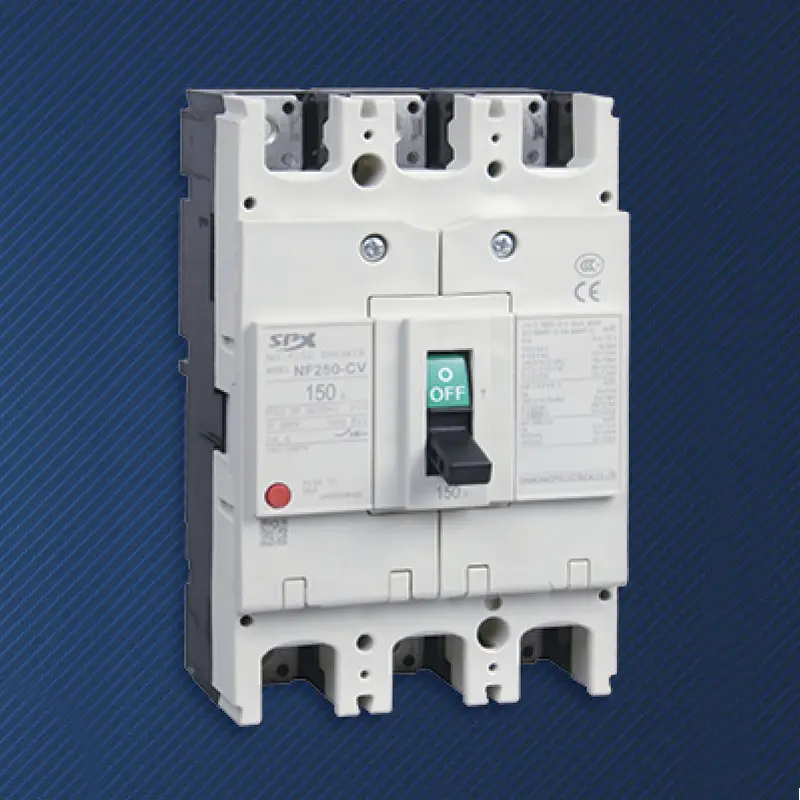

Автоматический выключатель в литом корпусе 4P 250A 200A

В условиях все более строгих современных стандартов электробезопасности все больше и больше сценариев применения требуют полной изоляции и защиты всех токоведущих проводников, включая нейтральные провода. Высококачественный автоматический выключатель в литом корпусе 4P, 250A, 200A, выпускаемый заводом SPX, является инженерной практикой в ​​рамках этой основной концепции. Он специально используется в критических цепях с несбалансированной трехфазной нагрузкой, значительными гармоническими компонентами или там, где в соответствии с правилами требуется четырехполюсная изоляция. Эта серия представляет собой не только защитное устройство, но и торжественное обязательство соблюдать требования системы, безопасность эксплуатации и обслуживания, а также адаптивность нагрузки, обеспечивая безопасный и надежный ввод питания от коммерческих объектов среднего размера до высокотехнологичных промышленных предприятий.

Особенность:

Две спецификации на 200 А и 250 А точно соответствуют требованиям к основной распределительной мощности среднего размера примерно от 100 до 125 кВт (система 400 В). Автоматический выключатель в литом корпусе 4P 250A 200A является наиболее подходящим выбором для напольных распределительных коробок, источников питания для больших групп оборудования, колонных шкафов центров обработки данных и других сценариев.

Пользователи могут выбрать наиболее подходящую модель на основе точного расчета тока нагрузки, избегая затрат и непроизводительных затрат места, вызванных «большой лошадью, тянущей маленький автомобиль», и достигая оптимального баланса между преимуществами защиты и инвестиционными выгодами.

Когда большое количество однофазных нелинейных нагрузок (таких как ИТ-серверы, светодиодное освещение) вызывают наложение третьей гармоники на нейтральную линию, полная защита по току N-полюсного автоматического выключателя в литом корпусе 4P 250A 200A может предотвратить скрытую и опасную опасность пожара, связанную с перегревом нейтральной линии.

При техническом обслуживании или ремонте за счет отключения этого выключателя можно добиться синхронной и абсолютной изоляции всех токоведущих проводников (L1, L2, L3, N), создавая абсолютно безопасную электрическую среду для операторов и удовлетворяя обязательным требованиям целостности изоляции в TN-S и других системах.

Любой полюс (включая полюс N), обнаруживающий перегрузку или короткое замыкание, вызовет четырехполюсное синхронное мгновенное отключение, гарантируя полную изоляцию неисправности и предотвращая эскалацию аварии.

Приложение:

В качестве главного распределительного выключателя для стандартных этажей офисных зданий и крупных розничных магазинов по системе TN-S он соответствует нормам безопасности и защищает смешанную нагрузку освещения и розеток.

Входной переключатель главного шкафа колонны в центре обработки данных среднего размера обеспечивает питание последующих серверных шкафов и управляет гармоническим током нейтральной линии, генерируемым ИТ-нагрузками.

Защита входа электропитания в центре управления автоматизированной производственной линии имеет смешанные нагрузки, такие как двигатели (трехфазные) и контроллеры (однофазные) на производственной линии.

Параметр автоматического выключателя MCCB в литом корпусе серии SPX SM50-250

Рамка(А)		СМ50-250(НФ-КВ)
Номинальный ток In(А)		100, 125, 140, 150, 160, 175, 200, 225, 250
Номинальное напряжение (В)		400 В переменного тока
Номинальное напряжение изоляции (В)		690 В переменного тока
Количество полюсов		3			4
Ограниченная отключающая способность		C	S	H	C	S	H
Отключающая способность при коротком замыкании (кА) AC400В		18	30	50	18	30	50
Работа при коротком замыкании (кА) AC400В		9	15	25	9	15	25

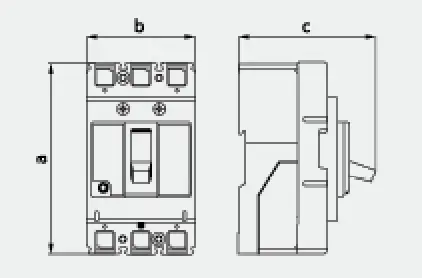

Изображение профиля
	a	165			165
	b	105			140
	c	90			90

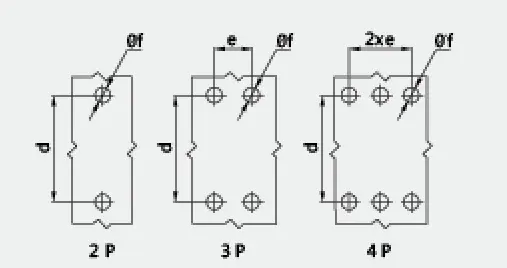

Монтажное изображение
	d	126			126
	e	35			35
	f	5			5
Срок службы машины		4000
Электрическая жизнь		2000
Устройство электроуправления (УУ)		●
Внешняя поворотная ручка		●
Автоматическое отключающее устройство		Термомагнитный
