Автоматический выключатель в литом корпусе 4P 350A

В крупных зданиях или промышленных объектах мощностью в несколько сотен киловатт требования к сложности и безопасности распределительной системы растут в геометрической прогрессии. Автоматический выключатель в литом корпусе SPX 4P 350A разработан специально для «источника» или «аорты» таких сложных систем. Он выходит за рамки одной функции защиты и выполняет три основные задачи: отключение токов повреждения, управление гармоническими токами, генерируемыми нелинейными нагрузками (такими как ИТ-оборудование и преобразователи частоты), которые возвращаются к нейтральной линии, а также обеспечение абсолютной безопасности и полной электрической изоляции во время технического обслуживания. Это «стабилизирующая сила», обеспечивающая безопасную и стабильную работу системы даже при огромных, несбалансированных и гармонических нагрузках.

Преимущество

В системах с нелинейной нагрузкой большой мощности ток третьей гармоники будет накладываться на нейтральную линию, в результате чего ее ток значительно превысит ток фазной линии. N-полюс автоматического выключателя в литом корпусе 4P 350A имеет возможности защиты от перегрузки и короткого замыкания того же уровня, что и фазовый полюс (350A), что может надежно работать в этой нештатной ситуации и предотвращать перегрев и возгорание нейтрального провода из-за длительной перегрузки. Это фундаментальная угроза безопасности, которую невозможно устранить с помощью трехполюсного автоматического выключателя.
При возникновении любого повреждения заземления или короткого замыкания четыре полюса обеспечивают синхронное отключение на уровне миллисекунд, а неисправная цепь (включая потенциально находящиеся под напряжением N-провода) полностью изолируется от стороны источника питания, обеспечивая высочайший уровень защиты персонала и оборудования, полностью соответствуя строгим требованиям к электроприборам с полной изоляцией в стандартах IEC и GB.
Оснащенный электронным расцепителем, он может точно устанавливать параметры защиты для каждого из четырех полюсов. Функция защиты с кратковременной задержкой высококачественного автоматического выключателя в литом корпусе 4P 350A является ключом к достижению полностью селективного отключения верхнего и нижнего уровней, гарантируя, что в случае неисправности будет изолирован только минимальный диапазон; В то же время он может контролировать и записывать ток каждой фазы и нейтральной линии, обеспечивая поддержку данных для анализа качества электроэнергии и поиска неисправностей.
Благодаря конструкции каркаса большой емкости он обладает превосходными характеристиками рассеивания тепла и динамической термической стабильностью, а также может выдерживать непрерывный ток 350 А и удары током короткого замыкания высокой интенсивности.
Он может включать в себя четырехполюсные вспомогательные контакты, сигналы тревоги, шунтирующие устройства/расцепители минимального напряжения и электрические приводные механизмы, что позволяет легко осуществлять дистанционный мониторинг, автоматическое переключение и связь с системами управления зданием.

Приложение

Специально изготовленный автоматический выключатель в литом корпусе 4P 350A служит основным входным выключателем для этажей центра обработки данных под системой электропитания TN-S, защищая и изолируя систему распределения электроэнергии, содержащую большое количество однофазных серверных шкафов, эффективно управляя 3-й гармоникой.
Главный выключатель низковольтной стороны трансформаторов в крупных торговых центрах, супервысотных офисных зданиях и звездных отелях соответствует требованиям правил техники безопасности для изоляции всех проводов под напряжением.
Спортивные объекты, театры, больницы третичного уровня и другие важные места с несколькими однофазными нагрузками должны использовать автоматические выключатели в литом корпусе 4P 350A для своих основных распределительных шкафов, чтобы обеспечить безопасность и совместимость.
Автоматический выключатель в литом корпусе 4P 350A обеспечивает защиту электропитания и защиту от гармонических токов нейтрали для крупных сварочных цехов и производственных линий с централизованным оборудованием с частотно-регулируемым приводом.

Параметр автоматического выключателя MCCB в литом корпусе серии SPX SM30-400

Рамка(А)		SM30-400(NF-CW)						Рабочие характеристики
Номинальный ток, А		250, 300, 315, 350, 400
Номинальное напряжение (В)		400 В переменного тока
Номинальное напряжение изоляции (В)		690 В переменного тока
Количество полюсов		3			4
Ограниченная отключающая способность		C	S	H	C	S	H
Размыкающая цепь короткого замыкания (кА) AC400В		25	35	50	25	35	50
Работа при коротком замыкании (кА) AC400В		15	20	25	15	20	25

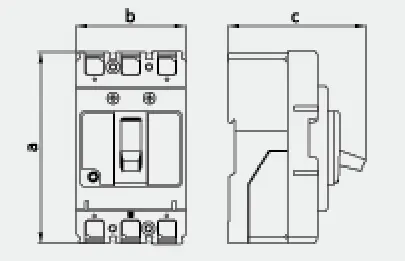

Изображение профиля
	a	258			258
	b	140			185
	c	153			153
Монтажное изображение
	d	195			195
	e	45			45
	f	8			8
Срок службы машины		4000
Электрическая жизнь		1500
Устройство электроуправления (УУ)		●
Внешняя поворотная ручка		●
Автоматическое отключающее устройство		Термомагнитный
