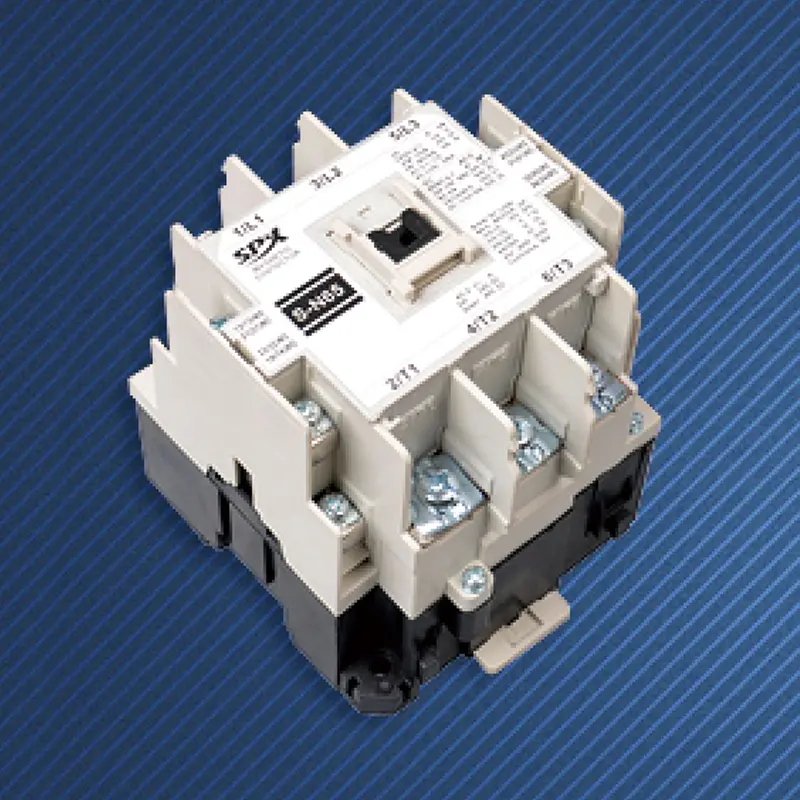

Блок кондиционирования воздуха с контактором переменного тока

Специализированный блок кондиционирования воздуха с контактором переменного тока, изготовленный на заводе SPX Electric, не является простым применением универсального контактора. Это электромагнитное переключающее устройство, профессионально определяемое с точки зрения электрического срока службы, отключающей способности и объемной структуры, основанное на рабочих характеристиках компрессоров кондиционеров (особенно герметичных компрессоров с защитой от перегрузки с автоматическим сбросом) и двигателей вентиляторов.

Особенности и преимущества

Высококачественный блок кондиционирования воздуха с контактором переменного тока строго соответствует стандартам категории использования AC-8a (электродвигатели в герметичных холодильных компрессорах) или AC-7a (электродвигатели для бытовых и аналогичных целей), что означает, что его электрический срок службы и условия испытаний на включение/выключение полностью имитируют реальные условия работы компрессоров кондиционирования воздуха.
Общий номинальный рабочий ток составляет от 30 А до 45 А, а рабочее напряжение соответствует однофазным (208–240 В) или трехфазным (до 660 В) системам кондиционирования воздуха, которые могут напрямую удовлетворить требования к мощности компрессора большинства бытовых и коммерческих кондиционеров.
Главные контакты обычно изготавливаются из сплавов серебра или сплавов на основе серебра, которые обладают превосходной проводимостью, устойчивостью к дуговой эрозии и стойкостью к сварке, обеспечивая стабильный контакт даже при частом воздействии пусковых импульсных токов компрессора.
Приняв трехмерную конструкцию с верхней и нижней компоновкой, верхняя часть представляет собой мостовую контактную систему прямого действия с двойной точкой разрыва, а нижняя часть представляет собой электромагнитную систему. Конструкция компактна и удобна для установки в блоке управления кондиционером с ограниченным пространством.
Встроенная камера гашения электрической дуги с двойным разрывом или решетка для гашения дуги с продольным швом позволяет быстро охладить и погасить дугу, возникающую при разрыве тока, эффективно защищая контакты и предотвращая помехи другим слабым сигналам управления током.
Строгая адаптация к окружающей среде: условия использования четко определены, такие как диапазон температур окружающего воздуха (обычно от -5 ℃ до +50 ℃), высота над уровнем моря (≤ 2000 м), уровень загрязнения и категория установки (обычно класс III), чтобы обеспечить стабильную работу в условиях высокой температуры, высокой влажности и вибрации, с которыми может столкнуться наружный блок кондиционирования воздуха.
Для удобства монтажа на месте часто предусматриваются два способа подключения главной цепи: штекерное соединение и винтовое соединение. Клеммы катушки также обычно имеют вставные соединения для упрощения процесса подключения.
Некоторые модели допускают установку вспомогательных контактных модулей для электрической блокировки или обратной связи о состоянии контактора с системой управления, что повышает гибкость управления.

Ключевые сценарии применения

Управляйте герметичным холодильным компрессором и двигателем наружного вентилятора системы кондиционирования воздуха с фиксированной или регулируемой частотой вращения.
Блок кондиционирования воздуха с контактором переменного тока служит исполнительным устройством переключения мощности для таких нагрузок, как четырехходовые распределительные клапаны, компрессоры и вентиляторы.
Блок кондиционирования воздуха с контактором переменного тока применяется в цепи управления компрессором такого оборудования, как холодильники и витрины.

Параметр переключателя контактора переменного тока SPX

Рамка(А)			СС-Н65
кВт/л.с.(AC-3) Восстановленная мощность (AC-3) IEC60947-4		220В	18,5/25
		380В	30/40
Удержанный ток (AC-3) GB14048.4		220В	68
		380В	66
Сохраненный ток нагрева (А)			100
Сохраненное изолированное напряжение (В)			660
Вспомогательный контакт AC-15	Контакт	Стандартный	2НО+2НЗ
	Удержанный ток (А)	220В	1.6
		380В	0.95
Электрическая жизнь			60
Механическая жизнь			300

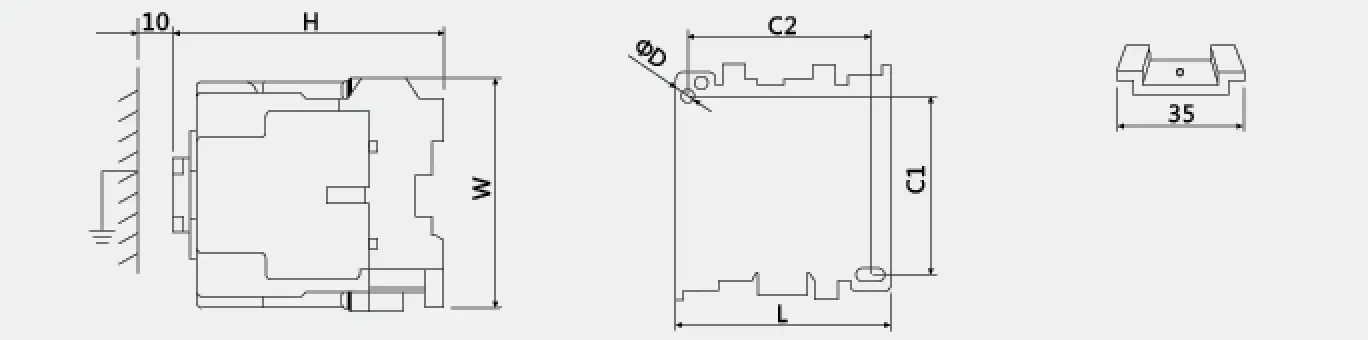

Габаритные и установочные размеры
			Тип	L	W	H	С1	С2	ΦD
			СС-Н65	88	106	106	75	70	5
