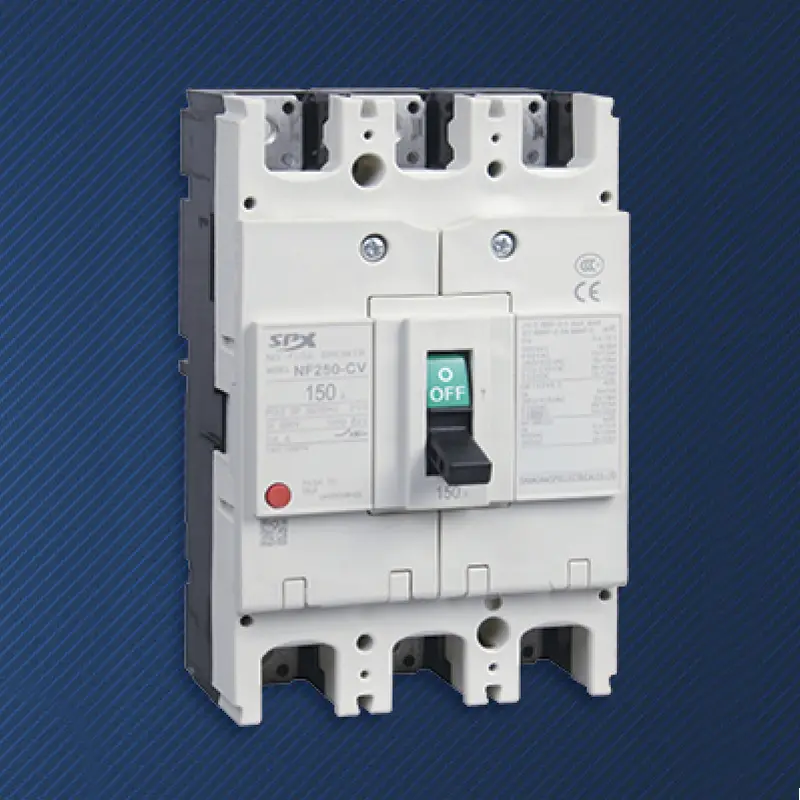

Автоматический выключатель в литом корпусе 3P 200A MCCB

В сложных распределительных сетях узлы тока 200 А часто соединяют главный распределительный шкаф с несколькими крупными ответвленными нагрузками или непосредственно защищают критически важное производственное оборудование. Высококачественный автоматический выключатель в литом корпусе MCCB 3P 200A производства SPX разработан для того, чтобы взять на себя эту ответственность. Это не только двухпозиционный выключатель цепи, но и основной исполнительный блок для реализации стратегий ступенчатой ​​и выборочной защиты в распределительной системе. Благодаря своим превосходным характеристикам и возможности настройки по сравнению с миниатюрными автоматическими выключателями, а также более благоприятным характеристикам, чем у рамных автоматических выключателей, он успешно достиг баланса между характеристиками защиты, координацией системы и стоимостью и является незаменимым магистральным компонентом в современном проектировании распределительных сетей.

Преимущество

Модель автоматического выключателя в литом корпусе 3P 200A MCCB, оснащенная электронным расцепителем, поддерживает длительную, короткую задержку и мгновенную трехступенчатую защиту. Точно задав время задержки и величину тока, можно обеспечить полное селективное взаимодействие с выключателем нижнего уровня, изолировать в случае неисправности только неисправную цепь и обеспечить непрерывное электропитание других частей системы.

Настройки как термомагнитной, так и электронной защиты от перегрузки можно регулировать, что позволяет инженерам точно подобрать фактическую допустимую токовую нагрузку кабеля и характеристики нагрузки, избегая неправильной работы и оптимизируя эффекты защиты.

Автоматический выключатель в литом корпусе 3P, 200 А, изготовленный по индивидуальному заказу, обеспечивает максимальную отключающую способность при коротком замыкании от 35 до 50 кА, что позволяет надежно отсекать потенциальные повреждения от короткого замыкания в распределительных системах среднего размера и эффективно защищать входное и выходное электрооборудование.

Удобно устанавливать вспомогательные контакты, контакты сигнализации, шунтирующий расцепитель, расцепитель минимального напряжения и т. д. для удовлетворения различных потребностей, таких как индикация состояния, дистанционное управление и блокировка системы.

Приложение

В распределительном шкафу заводского цеха автоматический выключатель в литом корпусе 3P 200A MCCB служит главным распределительным выключателем для определенного участка или производственной линии.
Автоматический выключатель в литом корпусе 3P 200A MCCB используется для подключения к сети и защиты систем водоподготовки, базовых станций связи и выходных клемм фотоэлектрических инверторов среднего размера.

Параметр автоматического выключателя MCCB в литом корпусе серии SPX SM50-250

Рамка(А)		СМ50-250(НФ-КВ)
Номинальный ток In(А)		100, 125, 140, 150, 160, 175, 200, 225, 250
Номинальное напряжение (В)		400 В переменного тока
Номинальное напряжение изоляции (В)		690 В переменного тока
Количество полюсов		3			4
Ограниченная отключающая способность		C	S	H	C	S	H
Отключающая способность при коротком замыкании (кА) AC400В		18	30	50	18	30	50
Работа при коротком замыкании (кА) AC400В		9	15	25	9	15	25

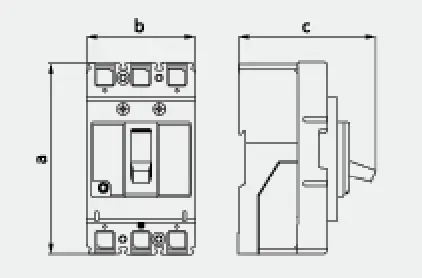

Изображение профиля
	a	165			165
	b	105			140
	c	90			90

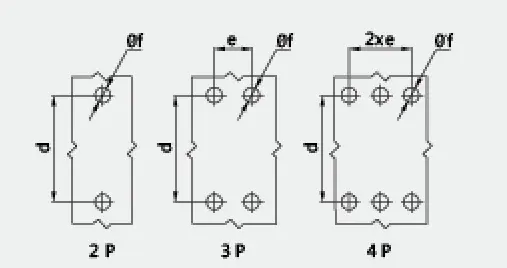

Монтажное изображение
	d	126			126
	e	35			35
	f	5			5
Срок службы машины		4000
Электрическая жизнь		2000
Устройство электроуправления (УУ)		●
Внешняя поворотная ручка		●
Автоматическое отключающее устройство		Термомагнитный
