Тепловое реле TH-T18 0,35 А

В приборах автоматизации, прецизионных приводах и малом оборудовании имеется большое количество трехфазных микродвигателей мощностью всего несколько сотен Вт. Номинальный ток этих двигателей чрезвычайно мал (обычно ниже 1 А), а кривая защиты тепловых реле общего назначения в этом диапазоне часто недостаточно точна для достижения эффективной защиты. Прочное термореле SPX TH-T18 0,35 А — это профессиональное решение, предназначенное для таких применений с малым током. Он обеспечивает высокую чувствительность и стабильность защиты при токе 0,35 А за счет миниатюризации и прецизионного проектирования биметаллических листовых материалов, нагревательных элементов и механизмов действия, заполняя пробел в специализированной защите микродвигателей.

Функции:

Высококачественное тепловое реле TH-T18 на 0,35 А, произведенное на заводе SPX, было подвергнуто специальной термомеханической структурной оптимизации для устранения слабого тепла, выделяемого малыми токами около 0,35 А. Это гарантирует, что биметаллическая полоса может производить достаточную и точную деформацию, что позволяет функции защиты с обратнозависимой выдержкой времени надежно срабатывать даже при небольших перегрузках (например, 1,1 раза In), избегая слепых зон защиты.

TH-T18 обеспечивает чрезвычайно высокую согласованность характеристик защиты различных продуктов благодаря прецизионным производственным процессам, даже на микроуровне, где колебания тока на уровне микроампер могут влиять на точки защиты, что делает его пригодным для массового применения в стандартизированных микроустройствах. Изысканный по размеру, он может быть напрямую подключен к микроконтакторам переменного тока (например, класса 9А~12А), образуя сверхкомпактный пускатель микродвигателя, что значительно экономит ценное пространство в шкафу управления.

Преимущество:

Специальное тепловое реле TH-T18, 0,35 А, являющееся чисто электромеханическим защитным компонентом, не требует внешнего источника питания и совершенно нечувствительно к колебаниям напряжения, гармоникам и электромагнитным помехам в системах управления. Он также может стабильно работать в сложных микросистемах с питанием от преобразователей частоты или импульсных источников питания.

Хотя механизм действия небольшой, он все же оснащен четкими кнопками ручного сброса и знаками индикации срабатывания, которые облегчают распознавание состояния и сброс неисправностей в плотно установленных микроблоках управления.

Тепловое реле STH-T18 подходит для контактора переменного тока S-M10/20.

Рамка(А)	СТХ-Т18(ТН-Т18)		СТХ-Т25(ТХ-Т25)				СТХ-Т50(ТХ-Т50)
Подходит контактор переменного тока	С-М10/12		С-М20/25				С-М35/50
Структура дополнительных контактов	Ручной или автоматический возврат
Отрегулируйте выбор диапазона (A)	Выбрать(А)	Диапазон регулировки (А)	Выбрать(А)		Диапазон регулировки (А)		Выбрать(А)	Диапазон регулировки (А)
	0,24 А	0,2~0,32	1,3А		1~1,6		29	24~34
	0,35 А	0,28~0,42	1,7 А		1,4~2,0		35	30~40
	0,5 А	0,4~0,6	2.1А		1,7~2,5		42	34~50
	0,7 А	0,55~0,85	2,5 А		2~3
	0,9 А	0,7~1,1	3,6А		2,8~4,4
	1,3А	1~1,6	5А		4~6
	1,7 А	1,4~2,0	6,6А		5,2~8
	2.1А	1,7~2,5	9А		7~11
	2,5 А	2~3	11А		9~13
	3,6А	2,8~4,4	15А		12~18
	5А	4~6	19А		16~22
	6,6А	5,2~8	22А		18~26
	9А	7~11	29А		24~34
	11А	9~13	35А		30~40
Структура дополнительных контактов	1a1b(1НО+1НЗ)

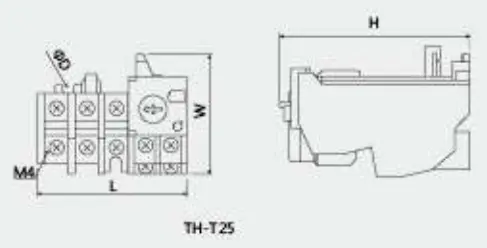

Габаритные и установочные размеры
	Тип		L	W	H	φD
	ТХ-Т25		63	51	81	4.5
