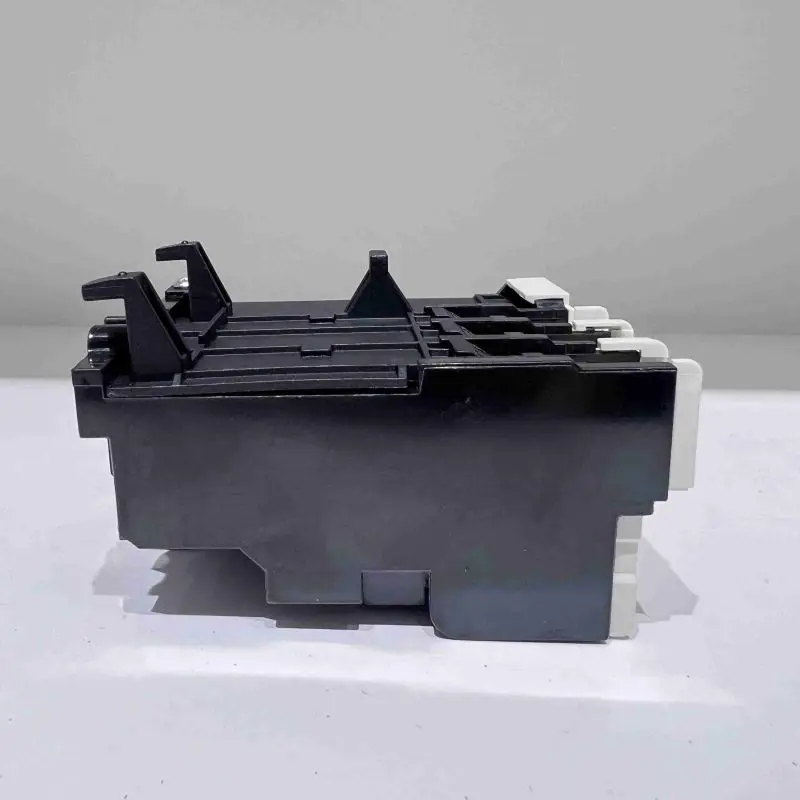

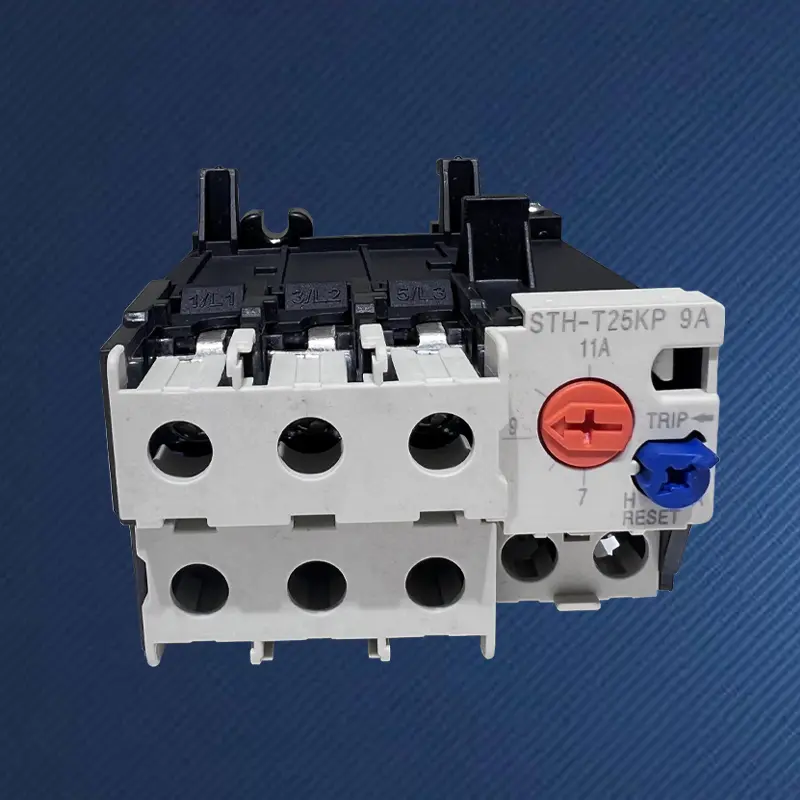

Тепловое реле перегрузки TH-T25 18A

В мире защиты двигателей универсальная возможность настройки означает гибкость, но она также влечет за собой сложность отладки и риск несогласованности параметров. Китайское тепловое реле перегрузки SPX TH-T25 18A работает в противоположном направлении. Это не широко регулируемый инструмент, а «карта безопасности», точно рассчитанная на номинальный ток двигателя 18 А. На заводе окончательная калибровка завершается параметром защиты ядра -18 А, установленным током, что гарантирует, что каждый продукт может обеспечить наилучшую защиту двигателей определенного уровня мощности без дополнительной настройки. Он представляет собой эффективную инженерную философию, которая стремится к стандартизации, последовательности и простоте использования.

Преимущество:

В процессе производства изделие было тщательно откалибровано на ток 18 А, и тепловые характеристики биметаллической полосы и механическое согласование спускового механизма на данный момент достигли оптимального значения. Пользователям не нужно выполнять настройку на месте, что существенно исключает преждевременные или отложенные действия по защите, вызванные неточной ручной калибровкой.
При производстве комплексного оборудования или серийных проектов использование теплового реле перегрузки TH-T25 18A на складе может обеспечить высокую согласованность характеристик защиты всех двигателей одинаковой мощности, улучшая стандартизацию и надежность всей системы.
Установочный ток 18 А точно соответствует диапазону мощности основного трехфазного двигателя от 7,5 до 9 кВт при напряжении 380 В, что делает его идеальным партнером для многих вентиляторов, водяных насосов и двигателей с механическим приводом среднего размера.
Модель тепловой мощности и тепловыделения термоэлемента теплового реле перегрузки TH-T25 18А оптимизирована для характеристик нагрева двигателей этого уровня тока, что позволяет более реалистично моделировать процесс повышения температуры обмоток двигателя при перегрузке, частом пуске, остановке и других условиях работы.
Инженерам и установщикам не нужно обращаться к диаграммам кривых или использовать отвертки для регулировки, они могут напрямую устанавливать проводку, что значительно экономит время на отладку и снижает количество человеческих ошибок.

Типичные сценарии применения

Защита активной зоны циркуляционных водяных насосов мощностью 7,5–9 кВт и повысительных насосов питательной воды.
Защита от перегрузки для небольших воздушных компрессоров, двигателей с приводным ремнем и смесителей.
Устройство защиты электропитания для фанкойлов среднего размера и вентиляторов приточного воздуха.
Производитель оборудования использует тепловое реле TH-T25 18A в качестве стандартизированного, не требующего отладки защитного компонента на одной из своих моделей с фиксированной мощностью.

Тепловое реле STH-T25 подходит для контактора переменного тока S-M20/25.

Рамка(А)	СТХ-Т18(ТН-Т18)		СТХ-Т25(ТХ-Т25)				СТХ-Т50(ТХ-Т50)
Подходит контактор переменного тока	С-М10/12		С-М20/25				С-М35/50
Структура дополнительных контактов	Ручной или автоматический возврат
Отрегулируйте выбор диапазона (A)	Выбрать(А)	Диапазон регулировки (А)	Выбрать(А)		Диапазон регулировки (А)		Выбрать(А)	Диапазон регулировки (А)
	0,24 А	0,2~0,32	1,3А		1~1,6		29	24~34
	0,35 А	0,28~0,42	1,7 А		1,4~2,0		35	30~40
	0,5 А	0,4~0,6	2.1А		1,7~2,5		42	34~50
	0,7 А	0,55~0,85	2,5 А		2~3
	0,9 А	0,7~1,1	3,6А		2,8~4,4
	1,3А	1~1,6	5А		4~6
	1,7 А	1,4~2,0	6,6А		5,2~8
	2.1А	1,7~2,5	9А		7~11
	2,5 А	2~3	11А		9~13
	3,6А	2,8~4,4	15А		12~18
	5А	4~6	19А		16~22
	6,6А	5,2~8	22А		18~26
	9А	7~11	29А		24~34
	11А	9~13	35А		30~40
Структура дополнительных контактов	1a1b(1НО+1НЗ)

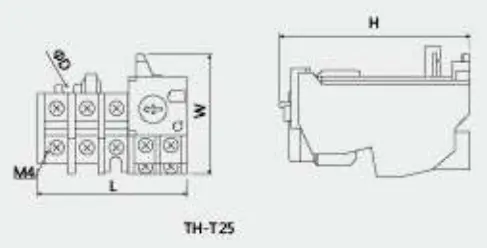

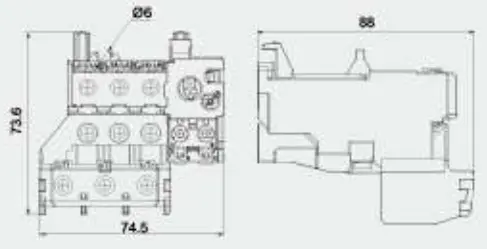

Габаритные и установочные размеры
	Тип		L	W	H	φD
	ТХ-Т25		63	51	81	4.5
