3-полюсное 2-элементное тепловое реле перегрузки

В области защиты трехфазных двигателей вопрос о том, как достичь наилучшего баланса между основными функциями и затратами, является вечной инженерной темой. Типичным продуктом этой концепции является 3-полюсное 2-элементное тепловое реле China SPX. Это не компромисс в функциональности, а сложная «оптимизация конструкции», направленная на широкий спектр сценариев применения, где трехфазные нагрузки относительно сбалансированы, а требования к чувствительности защиты от обрыва фазы находятся на стандартном уровне. Умно используя эффект термической связи двух компонентов для обнаружения аномалий трехфазного тока, он упрощает конструкцию, сохраняя при этом надежную защиту от перегрузки, обеспечивая экономичный вариант защиты для большого количества стандартного оборудования, такого как вентиляторы и насосы.

Функции:

Два нагревательных элемента подключены последовательно к двум фазам (например, L1 и L3) в трехфазной цепи двигателя. Когда двигатель перегружен, ток, протекающий через эти компоненты, увеличивается, а выделяющееся тепло вызывает изгиб соответствующих биметаллических пластин.
Деформация двух биметаллических пластин синтезируется за счет общего дифференциально-рычажного механизма. Тепловой эффект, возникающий в результате перегрузки любой одной или двух фаз, будет накапливаться и в конечном итоге вызывать действие механизма отключения. При трехфазной сбалансированной перегрузке реакция защиты в основном такая же, как у 3-полюсного 2-элементного теплового реле перегрузки.
Это самое фундаментальное отличие. В случае обрыва фазы (например, обрыва фазы L2) двухэлементное реле все равно может обнаружить неисправность, повышая ток двух фаз (L1 и L3), но скорость его срабатывания может быть немного медленнее, чем трехэлементное реле, оптимизированное для защиты от обрыва фазы. Однако для большинства стандартных приложений их защита по-прежнему своевременна и эффективна.
Уменьшение одного нагревательного элемента и связанной с ним конструкции напрямую снижает затраты на материалы и производство, потенциально делая высококачественное 3-полюсное 2-элементное тепловое реле более компактным по размеру.

Преимущество

Для большинства трехфазных сбалансированных нагрузок в энергосистеме, таких как стандартные насосы, вентиляторы и компрессоры, их характеристики защиты от перегрузки не отличаются от характеристик трехэлементных реле.

Оптимизированная структура означает меньше потенциальных точек отказа. Основной биметаллический механизм защиты от ограничения времени по-прежнему силен, сохраняя классические преимущества тепловых реле, такие как высокая адаптируемость к окружающей среде, отсутствие необходимости во вспомогательном источнике питания и защита от помех.

Тепловое реле STH-N50 подходит для контактора переменного тока S-C50/95.

Рамка(А)	СТХ-N60
Подходит контактор переменного тока	S-C50/95
Структура дополнительных контактов	Ручной или автоматический возврат
Отрегулируйте выбор диапазона (A)	Выбрать(А)		Диапазон регулировки (А)
	15А		12~18
	19А		16~22
	22А		18~26
	29А		24~34
	35А		30~40
	42А		34~50
	54А		43~65
	67А		54~80
	82А		65~93
	95А		85~105
Структура дополнительных контактов	1a1b(1НО+1НЗ)

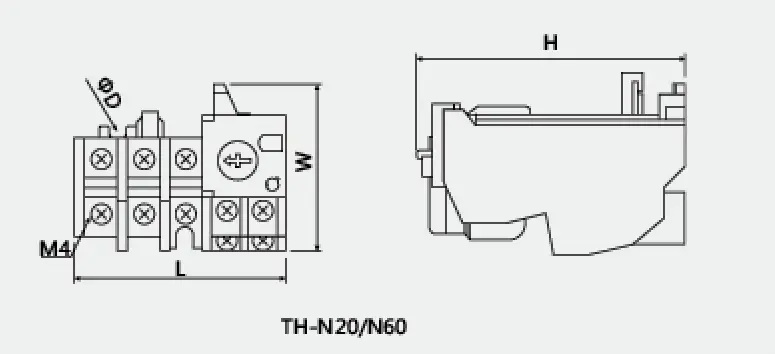

Габаритные и установочные размеры
	Тип	L	W	H	ΦD
	ТН-N60	89	57	83.5	4.5
