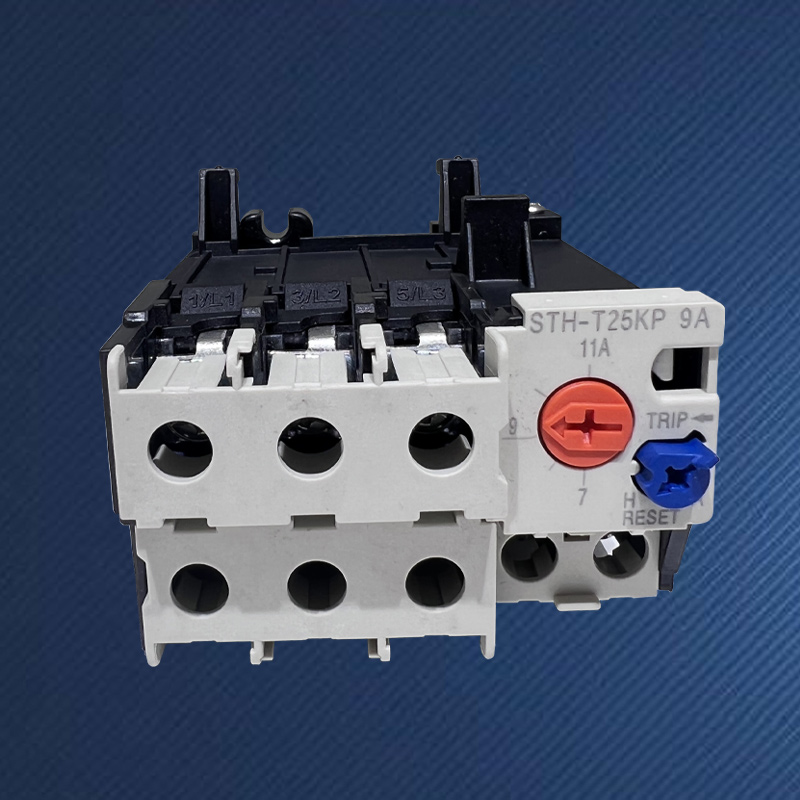

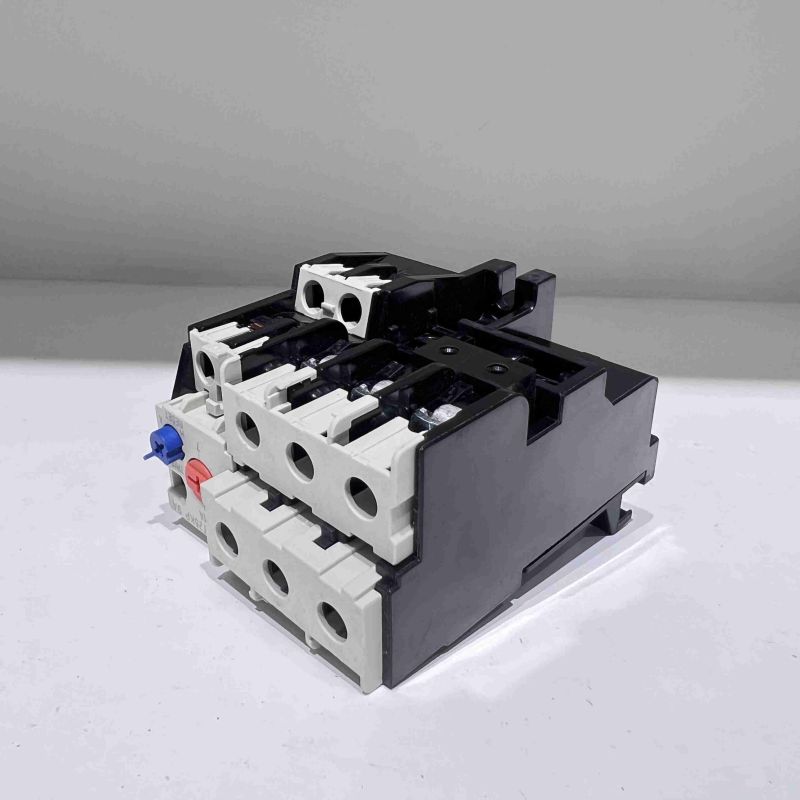

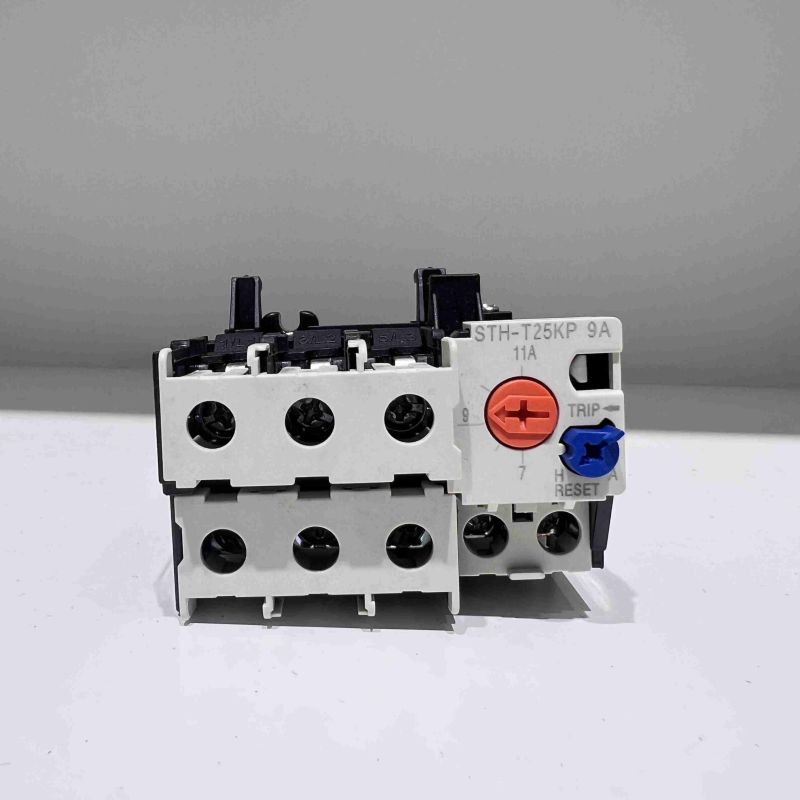

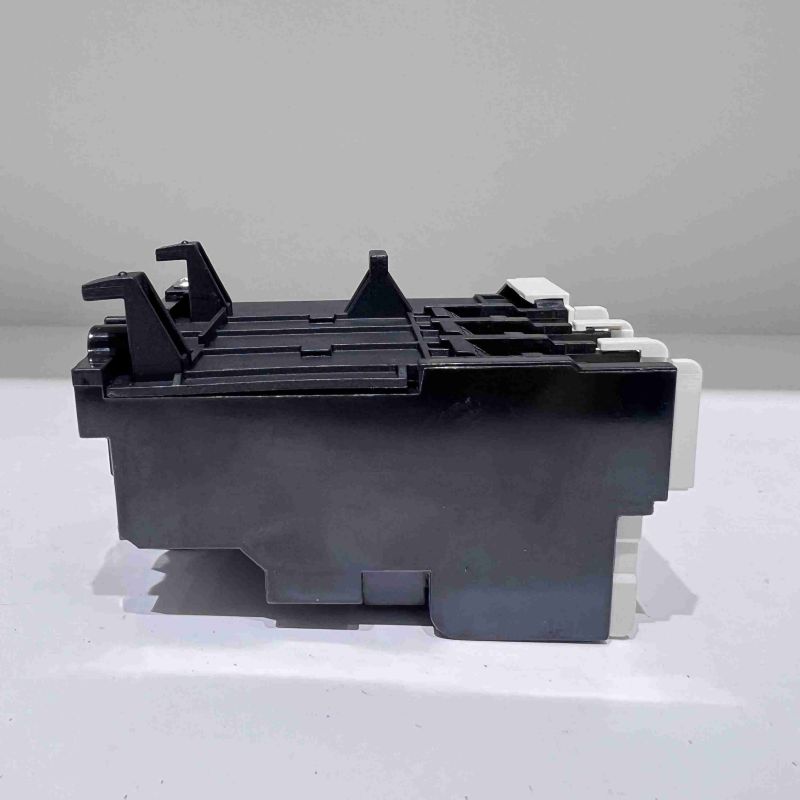

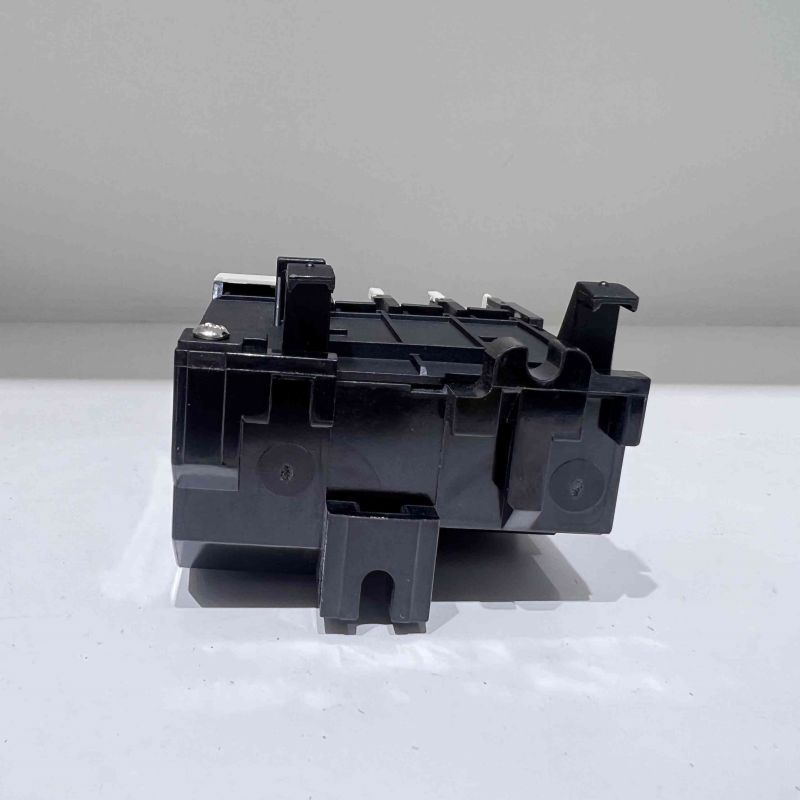

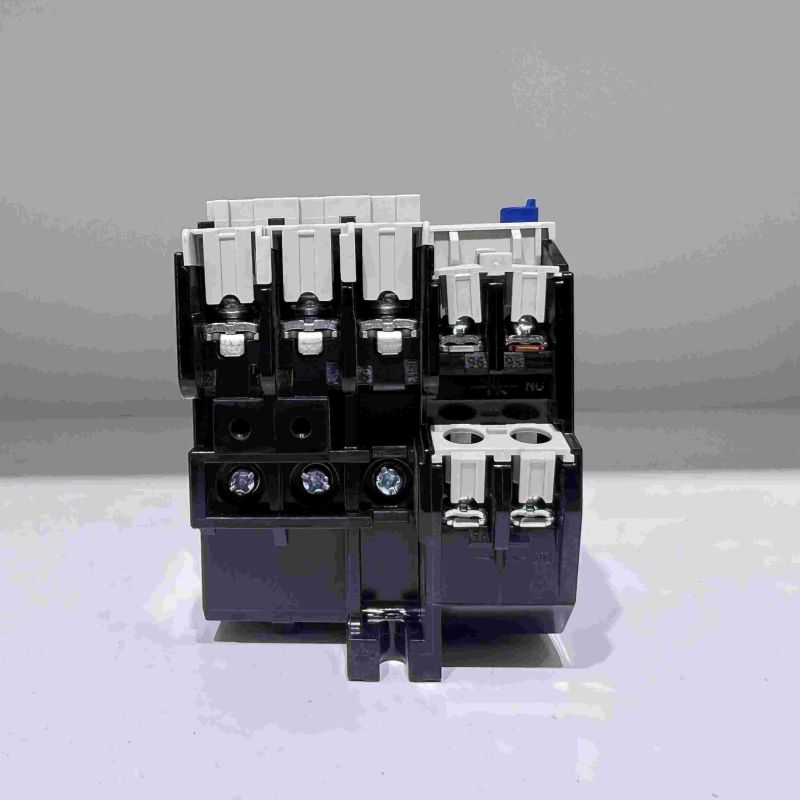

Тепловое реле TH-T25KP

Почему стоит выбрать тепловое реле SPX TH-T25KP?

На сложных промышленных объектах условия эксплуатации двигателей сильно различаются, и такие факторы, как номинальный ток, пусковая нагрузка и температура окружающей среды, требуют от защитных устройств высокой адаптируемости и настраиваемости. Тепловое реле перегрузки SPX TH-T25KP — это не компонент с фиксированными характеристиками, а настраиваемая платформа защиты двигателя. Основная концепция проекта заключается в том, чтобы дать инженерам возможность «адаптировать» параметры защиты на основе реальных условий работы каждого двигателя посредством широкой настройки постоянного тока, превосходной температурной компенсации и усиленной механической конструкции, обеспечивая повышение уровня защиты от «применимого» до «оптимального», что особенно подходит для сложных ситуаций, таких как пуск с большой нагрузкой, прерывистая работа или изменение условий окружающей среды.

Имеющееся в наличии тепловое реле перегрузки TH-T25KP обеспечивает широкий диапазон плавно регулируемых токов, которые значительно превосходят фиксированные модели (например, охватывают полный диапазон от более десяти до сотен ампер). Пользователи могут непрерывно и точно устанавливать ток действия в соответствии со значением номинального тока двигателя, вращая ручку, достигая наилучшего индивидуального соответствия характеристик защиты.

Обычно оснащенный дополнительными или переключаемыми функциями класса 10 и класса 20 (или выше), пользователи могут гибко выбирать соответствующую кривую отключения в зависимости от того, является ли двигатель стандартным пуском или пуском с большой нагрузкой, что позволяет избежать пускового удара и отключения и обеспечить быструю защиту в случае перегрузки с заблокированным ротором.

Оборудованное усовершенствованным механизмом компенсации температуры окружающей среды, тепловое реле TH-T25KP поддерживает стабильные характеристики защиты в диапазоне температур окружающей среды от -20 ° C до +60 ° C (или более широко), избегая «сезонной болезни», вызванной преждевременной или задержкой защиты обычных реле из-за изменений температуры окружающей среды.

Он имеет независимую базовую установку и подключается к контактору через стандартные клеммы вместо прямого подключения. Такая конструкция обеспечивает более высокую гибкость проводки, более высокую способность рассеивания тепла, а также удобство индивидуального обслуживания и замены, что делает ее предпочтительным выбором для конструкций шкафов с высокими требованиями.

В дополнение к стандартным нормально закрытым (НЗ-97/98) контактам отключения обычно предусмотрен дополнительный набор независимых нормально разомкнутых (НО-95/96) и нормально закрытых (НЗ-97/98) сигнальных контактов, которые можно использовать для управления отключением цепи и дистанционной индикацией аварийной сигнализации, отвечая комплексным требованиям управления и мониторинга.

Рамка(А)	СТХ-Т18(ТН-Т18)				СТХ-Т25(ТХ-Т25)				СТХ-Т50(ТХ-Т50)
Подходит контактор переменного тока	С-М10/12				С-М20/25				С-М35/50
Структура дополнительных контактов	Ручной или автоматический возврат
Отрегулируйте выбор диапазона (A)	Выбрать(А)		Диапазон регулировки (А)		Выбрать(А)		Диапазон регулировки (А)		Выбрать(А)	Диапазон регулировки (А)
	0,24 А		0,2~0,32		1,3А		1~1,6		29	24~34
	0,35 А		0,28~0,42		1,7 А		1,4~2,0		35	30~40
	0,5 А		0,4~0,6		2.1А		1,7~2,5		42	34~50
	0,7 А		0,55~0,85		2,5 А		2~3
	0,9 А		0,7~1,1		3,6А		2,8~4,4
	1,3А		1~1,6		5А		4~6
	1,7 А		1,4~2,0		6,6А		5,2~8
	2.1А		1,7~2,5		9А		7~11
	2,5 А		2~3		11А		9~13
	3,6А		2,8~4,4		15А		12~18
	5А		4~6		19А		16~22
	6,6А		5,2~8		22А		18~26
	9А		7~11		29А		24~34
	11А		9~13		35А		30~40
Структура дополнительных контактов	1a1b(1НО+1НЗ)
Габаритные и установочные размеры
	Тип				L	W	H	φD
	ТХ-Т25				63	51	81	4.5
