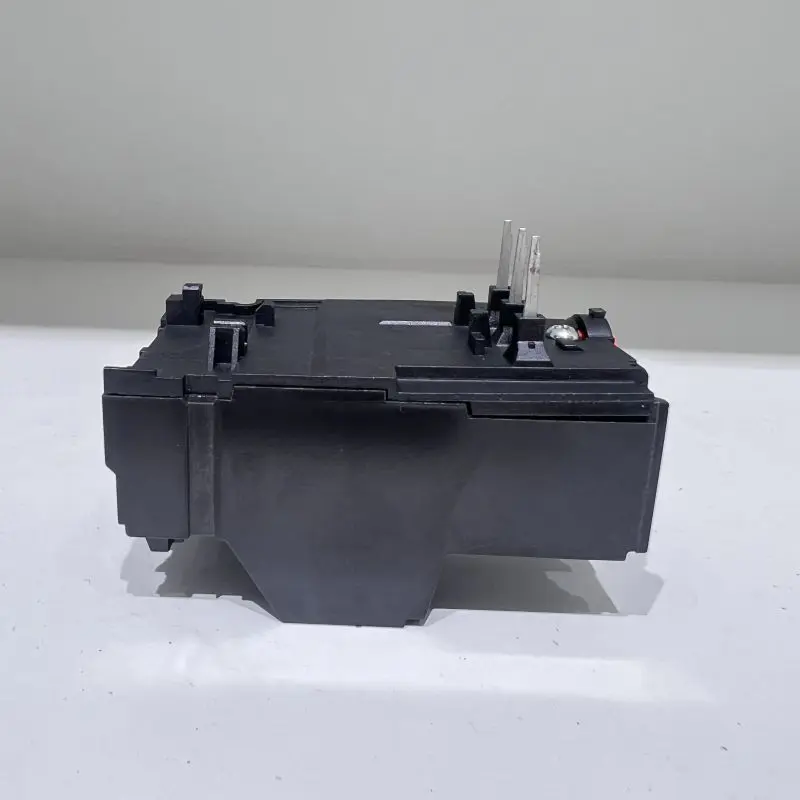

Тепловое реле TH-N12

В области промышленного распределения электроэнергии и автоматизации управления существует большое количество двигателей малого и среднего размера, и требования к их защите требуют как точности и надежности, так и простоты интеграции и обслуживания. Высококачественное тепловое реле TH-N12 производства SPX, сертифицированное CE, представляет собой стандартизированный модуль защиты, разработанный для удовлетворения этого широко распространенного спроса. Он не претендует на чрезвычайно широкий диапазон, но обеспечивает очень зрелую и стабильную защиту в оптимизированном диапазоне тока. Независимо от того, интегрирован ли он в новые пускатели электродвигателей или используется для обслуживания и замены существующих систем, TH-N12 предоставляет пользователям надежное и простое в управлении решение по защите, не вызывающее беспокойства, благодаря стандартизированному интерфейсу и четкой шкале настройки.

Особенность

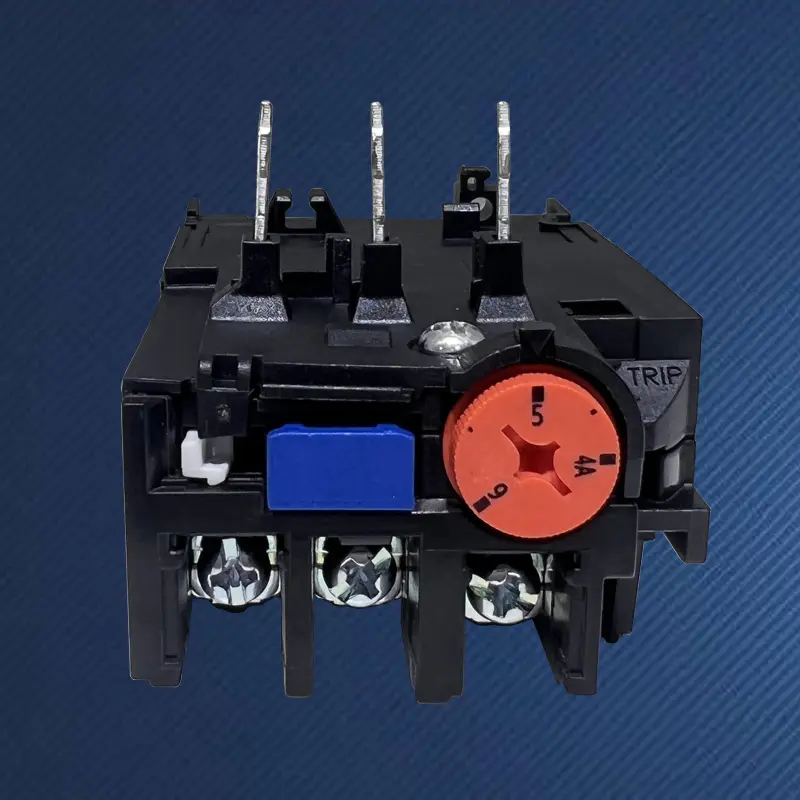

Центральная ручка регулировки имеет четкую шкалу значений тока, позволяющую пользователям визуально и точно устанавливать номинальный ток двигателя. Операция интуитивно понятна, что позволяет избежать догадок и ошибок в процессе отладки.
В конструкции продукта имеется окно индикатора срабатывания (обычно с заметным изменением цвета) и кнопка ручного сброса, позволяющая сразу определить состояние устройства для быстрой диагностики неисправностей и восстановления системы.
Высококачественное тепловое реле SPX TH-N12 основано на классическом принципе нагрева и изгиба биметаллической ленты, обеспечивая защиту от перегрузки, соответствующую тепловым характеристикам двигателя. Встроенный механизм дифференциальной направляющей пластины обеспечивает возможность ускорения реакции отключения при обрыве фазы и серьезных нарушениях трехфазного дисбаланса.
Тепловое реле перегрузки TH-N12, обычно предназначенное для прямой установки с небольшими контакторами переменного тока той же серии или указанных моделей, образует компактный и надежный электромагнитный пускатель, экономящий место для установки и время подключения.
Высококачественные модели будут включать компенсацию температуры окружающей среды для смягчения влияния изменений температуры окружающей среды на рабочие характеристики биметаллической полосы, обеспечивая стабильность защиты реле тепловой перегрузки TH-N12 в более широком диапазоне температур.
Корпус обеспечивает базовую защиту от пыли и случайного прикосновения для внутренних прецизионных механизмов и подходит для установки в различные шкафы управления.

Основные сценарии применения

TH-N12 подходит для устройств малой и средней мощности, требующих надежной защиты и ограниченного пространства:
Защита двигателей упаковочных машин, небольших конвейеров, миксеров, вентиляторов и другого оборудования.
Единое машинное управление автоматическими дверями, вентиляционным оборудованием, водяными насосами и т.д.
В качестве стандартного защитного аксессуара для исполнительного устройства (контактора) на выходе ПЛК или контроллера.
Тепловое реле перегрузки TH-N12, как широко используемая универсальная модель, обычно используется для замены поврежденных тепловых реле того же типа в старых системах.

Тепловое реле STH-N12 подходит для контактора переменного тока S-C10/12.

Рамка(А)	СТХ-Н18(ТН-Н18)		СТХ-Н25(ТН-Н25)		СТХ-Н50(ТН-Н50)
Подходит контактор переменного тока	С-С10/12		S-C21/25		S-C50/95
Структура дополнительных контактов	Ручной или автоматический возврат
Отрегулируйте выбор диапазона (A)	Выбрать(А)	Диапазон регулировки (А)	Выбрать(А)	Диапазон регулировки (А)	Выбрать(А)	Диапазон регулировки (А)
	0,24 А	0,2~0,32	1,3А	1~1,6	15А	12~18
	0,35 А	0,28~0,42	1,7 А	1,4~2,0	19А	16~22
	0,5 А	0,4~0,6	2.1А	1,7~2,5	22А	18~26
	0,7 А	0,55~0,85	2,5 А	2~3	29А	24~34
	0,9 А	0,7~1,1	3,6А	2,8~4,4	35А	30~40
	1,3А	1~1,6	5А	4~6	42А	34~50
	1,7 А	1,4~2,0	6,6А	5,2~8	54А	43~65
	2.1А	1,7~2,5	9А	7~11	67А	54~80
	2,5 А	2~3	11А	9~13	82А	65~93
	3,6А	2,8~4,4	15А	12~18	95А	85~105
	5А	4~6	19А	16~22
	6,6А	5,2~8	22А	18~26
	9А	7~11	29А	24~34
	11А	9~13	35А	30~40
Структура дополнительных контактов	1a1b(1НО+1НЗ)

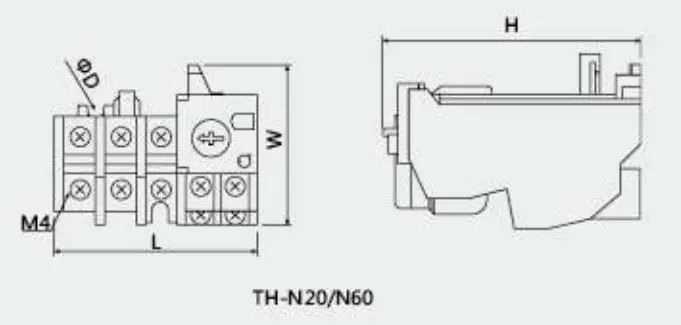

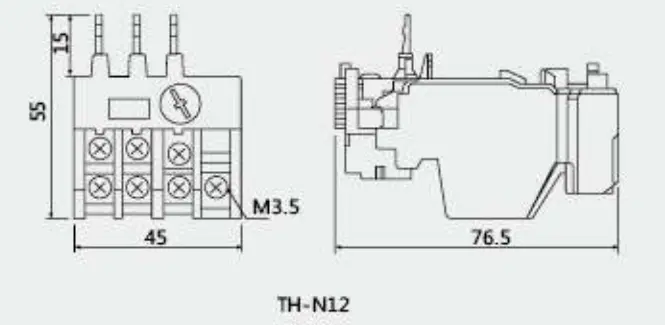

Габаритные и установочные размеры
	Тип		L	W	H	φD
	ТН-N20		63	51	79	4.5
	ТН-N60		89	57	83.5	4.5
