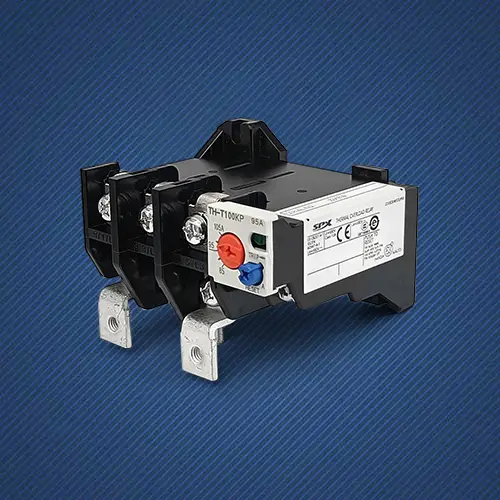

Тепловое реле перегрузки

Как профессиональный производитель, компания  SPX хотела бы предоставить вам высококачественное тепловое реле перегрузки.

Среди многочисленных неисправностей электродвигателей перегрев и старение изоляции обмоток, вызванные длительной перегрузкой, являются наиболее распространенной и кумулятивной формой повреждений. Для этой цели создано высококачественное тепловое реле SPX. Он подобен надежному регистратору, постоянно «определяющему» и «запоминающему» состояние нагрева двигателя через внутренние биметаллические пластины. Его защитные характеристики идеально соответствуют тепловой характеристике двигателя. Когда небольшая перегрузка длится в течение длительного времени или на мгновение возникает сильная перегрузка, он своевременно выдает команду на отключение питания и обеспечивает защиту до того, как двигатель достигнет опасной температуры. Это защитный интеллект, основанный на физических принципах, прямой, надежный и не требующий внешнего источника питания.

Биметаллический элемент сердечника индивидуального теплового реле подвергается деформации из-за тепла, выделяемого током, что непосредственно имитирует процесс нагрева и охлаждения обмотки двигателя. Характеристики защиты (зависимость тока от времени) полностью соответствуют термической устойчивости двигателя и являются важной «аналоговой» защитой.

Чем больше ток перегрузки, тем больше тепла выделяется, тем выше скорость изгиба биметаллической полосы и тем короче время срабатывания. Эту внутреннюю физическую характеристику, обратно зависящую от времени, можно достичь без необходимости использования сложных схем, и она очень стабильна.

В «нездоровом» состоянии электродвигателей, работающих при номинальном токе 105–120% в течение длительного времени, электронные защитные устройства можно игнорировать из-за настроек или помех, но эффект накопления тепла теплового реле перегрузки может обеспечить его окончательное действие и предотвратить медленную деградацию изоляции.

При обрыве фазы или серьезном перекосе трехфазного тока ток работающей двухфазной обмотки резко возрастает. Тепловое реле перегрузки может ускорить свою работу и обеспечить эффективную защиту от обрыва фазы за счет комбинированного эффекта механизма внутренней дифференциальной направляющей пластины или трехфазных биметаллических пластин.

Пассивный режим работы, нет необходимости во вспомогательном источнике питания; Конструкция прочная, срок службы длительный, а затраты на покупку и обслуживание значительно ниже, чем у электронных защитных устройств.

Не чувствителен к колебаниям напряжения, мгновенным скачкам напряжения и электромагнитным помехам в электросети. На промышленных объектах с пылью, влажностью и большими перепадами температур тепловые реле перегрузки, основанные на термодинамических принципах, часто демонстрируют лучшую стабильность, чем прецизионные электронные устройства.

Приложение:

Стандартная защита от перегрузки для трехфазных асинхронных двигателей с прямым запуском, таких как вентиляторы, водяные насосы, компрессоры и ленточные конвейеры.

Тепловое реле перегрузки обеспечивает наиболее экономичную защиту в ситуациях, когда не требуется сложная связь и мониторинг параметров.

Надежность механических конструкций в цехах с вибрацией, высокой температурой, высокой запыленностью или электромагнитными помехами подчеркивает их преимущества.

Тепловое реле перегрузки используется в качестве запасной части для замены аналогичных продуктов и обеспечения согласованности и совместимости системы.
