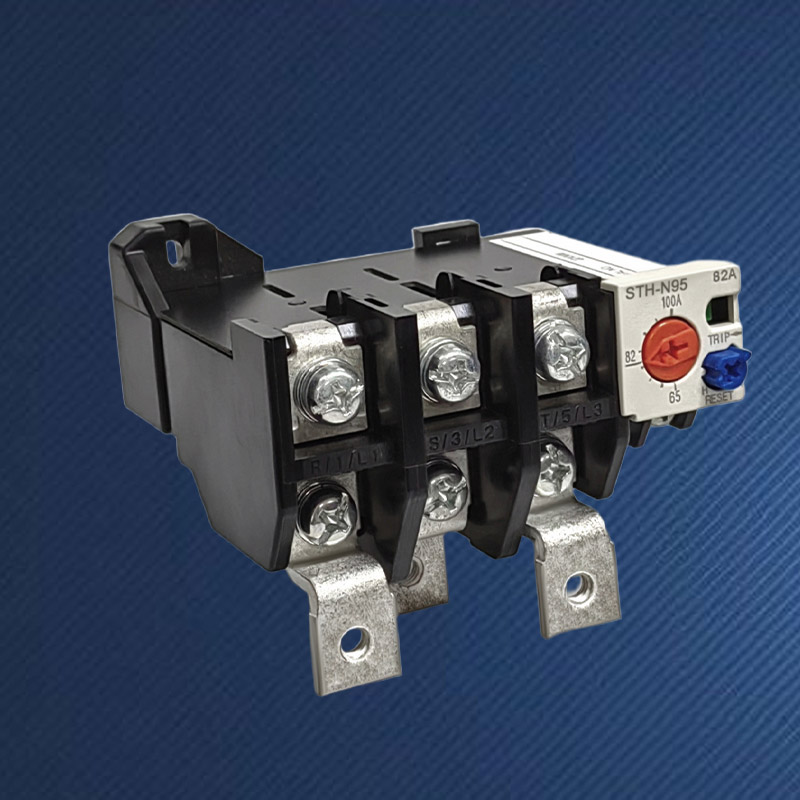

Тепловое реле защиты от перегрузки

Поломка электродвигателей редко возникает мгновенно, а чаще является результатом длительной «нездоровой» работы с перегрузками, что приводит к медленному «запеканию» старения изоляционного слоя. Высококачественное тепловое реле защиты от перегрузки SPX является «патологоанатомом», который борется с этой прогрессирующей угрозой. Он не фокусируется на мгновенных токах короткого замыкания, а непрерывно «пульсирует» рабочий ток двигателя и посредством сложной механической конструкции преобразует значение тока в тепло, которое затем преобразуется в механическое перемещение. По сути, этот процесс включает в себя воспроизведение повышения температуры внутри обмотки двигателя в реальном времени за пределами тела. Когда эта «модель in vitro» показывает перегрев, она определяет, что корпус двигателя также находится в опасности, и немедленно выдает команду на отключение.

Особенность

Сердечник термореле защиты от перегрузки, изготовленный по индивидуальному заказу, представляет собой набор биметаллических полосок, последовательно соединенных в главную цепь двигателя. При протекании тока выделяется тепло, и биметаллическая полоса изгибается в одну сторону из-за разных коэффициентов теплового расширения двух слоев металла. Чем больше ток перегрузки, тем быстрее скорость нагрева и изгиба.

Изгиб приводит в действие набор рычажных механизмов, и через период времени, обратно пропорциональный величине тока перегрузки, в конечном итоге приводит к размыканию нормально закрытого контакта управления. Например, работа при токе, в 1,2 раза превышающем номинальный, может занять несколько минут, а при токе, в 7 раз превышающем номинальный, может потребоваться всего несколько секунд. Функция термореле защиты от перегрузки соответствует тепловой стойкости двигателя, который может выдерживать легкие перегрузки в течение длительного времени и требует немедленного отключения при серьезных перегрузках.

Преимущество

Процесс накопления и рассеивания тепла биметаллическими полосами может инстинктивно имитировать тепловой процесс обмоток двигателя без какого-либо электронного программирования. Этот тип защиты, основанный на физических законах, имеет надежность, основанную на материаловедении, и на него не влияют сбои программного обеспечения или электромагнитные помехи.

Электронные устройства могут игнорировать «хроническую перегрузку» двигателей, работающих в течение длительного времени при номинальном токе 105–150 %, из-за настроек или колебаний сигнала, но тепло тепловых реле будет продолжать накапливаться до тех пор, пока не будет надежно работать, специально для борьбы с этим легко упускаемым из виду хроническим убийцей изоляции.

При обрыве фазы или серьезном трехфазном дисбалансе рабочий ток обмотки значительно возрастает. Высококачественное тепловое реле защиты от перегрузки благодаря внутреннему механизму дифференциального усиления (например, дифференциальной направляющей пластине) может значительно ускорить действие отключения и обеспечить эффективную защиту от обрыва фазы.

Нет необходимости во вспомогательном источнике питания, простая конструкция, изготовлена ​​из металла и инженерного пластика. Это означает, что тепловое реле защиты от перегрузки обладает беспрецедентной выносливостью и стабильностью в суровых промышленных условиях с высокой запыленностью, влажностью, большими перепадами температур и сильными электромагнитными помехами, с которыми не могут справиться электронные устройства.

Приложение

Высококачественные тепловые реле защиты от перегрузки оптом от нашего завода. Они часто демонстрируют увеличение механического сопротивления и устойчивый рост тока, что делает их типичным сценарием использования тепловых реле для использования преимуществ защиты от «хронической перегрузки».
Большое количество производителей стандартизированного оборудования малого и среднего размера маркируют тепловые реле на своей продукции, чтобы достичь наилучшего баланса между надежностью и стоимостью.
Двигатели на цементных заводах, шахтах и ​​литейных цехах имеют высокую вибрацию и пыль, а пассивная механическая структура тепловых реле демонстрирует высокую адаптируемость.
Тепловое реле защиты от перегрузки, являющееся проверенным стандартным компонентом, является прямым и надежным выбором для замены аналогичных продуктов в старых системах.
